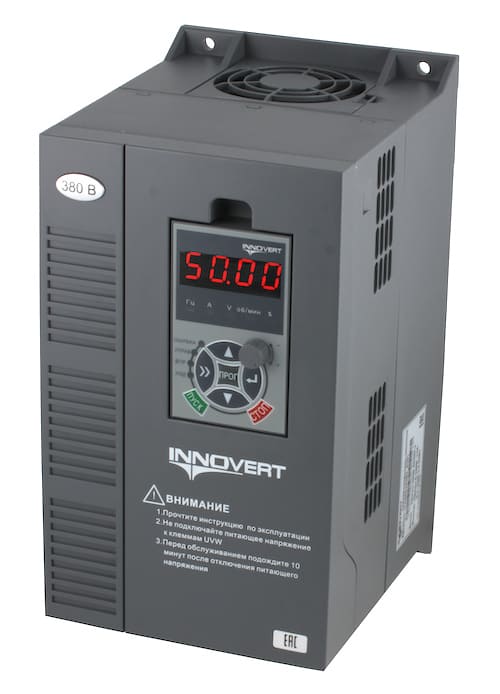

Векторные преобразователи частоты INNOVERT серии ITD

Векторный режим управления скоростью и моментом

Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью до ±5% или частотой с точностью до ±0,02%.

Преимущества векторного режима:

Встроенная автонастройка.

Увеличенный диапазон регулировки частоты:

в скалярном режиме 1:50,
в векторном режиме 1:100,
в режиме с обратной связью по скорости (энкодер) 1:1000.

Выходная частота:

может достигать 3200 Гц.

Устройство легко запустить:

после подключения питающего напряжения и двигателя оно готово к работе в заводских настройках (скалярный режим).

Для установки используется крепление на дин-рейку:

стандартный размер — 35 мм., для мощностей от 4 кВт и выше требуется крепление на монтажную панель.

В устройстве предусмотрены надёжные встроенные защиты:

от коротких замыканий;
от перегрузок (до 150 % в течение 1 минуты и до 180 % на протяжении 20 секунд);
от перенапряжения;
от обрыва фаз;
от перегрева;
от несанкционированного изменения настроек.

Устройство универсально:

для моделей мощностью до 4 кВт используются универсальные дискретные входы NPN/PNP, а для более мощных только NPN.

Основные параметры

0.4 кВт…2.2 кВт, вход одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]	Цена (рубли) с НДС*
ITD251U21B2	0.25	1.5	2.25	16 300
ITD401U21B2	0.4	2.5	3.75	16 800
ITD551U21B2	0.55	3.5	5.25	17 200
ITD751U21B2	0.75	4.5	6.75	17 300
ITD112U21B2	1.1	6.0	9.0	18 800
ITD152U21B2	1.5	7	10.5	19 300
ITD222U21B2	2.2	10	15	24 700

*Стоимость актуальна для оборудования, которое есть в наличии на складе.

В конце артикула преобразователя может указываться версия его исполнения. Например, преобразователь мощностью 2,2 кВт - ITD222U21B2_0302.

Основные параметры

0.75 кВт…560 кВт, три фазы, 380 В, 50/60 Гц.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]	Цена (рубли) с НДС*
ITD751U43B2	0.75	2.5	3.75	21 900
ITD112U43B2	1.1	3	4.5	23 200
ITD152U43B2	1.5	4.0	6	24 700
ITD222U43B2	2.2	6.0	9	26 600
ITD302U43B2	3	7.0	10.5	33 100
ITD402U43B2	4	9.0	13.5	35 200
ITD552U43B3	5.5	13	19.5	43 100
ITD752U43B3	7.5	17	25.5	53 300
ITD113U43B3	11	25	37.5	65 000
ITD153U43B3	15	32	48	80 400
ITD183U43B3	18.5	37	55.5	107 200
ITD223U43B3	22	45	67.5	121 700
ITD303U43B3	30	60	90	137 200
ITD373U43B3	37	75	112.5	137 900
ITD453U43B3	45	90	135	159 400
ITD553U43B3	55	110	165	189 100
ITD753U43B3	75	150	225	272 900
ITD903U43B3	90	176	264	309 900
ITD114U43B3	110	210	315	370 100
ITD134U43B3	132	250	375	476 700
ITD164U43B3	160	300	450	619 700
ITD184U43B3	185	340	510	712 700
ITD204U43B3	200	380	570	808 700
ITD224U43B3	220	420	630	870 500
ITD254U43B3	250	470	705	1 000 500
ITD284U43B3	280	540	810	1 095 300
ITD314U43B3	315	600	900	1 159 600
ITD354U43B3	355	660	990	по запросу
ITD404U43B3	400	730	1095	по запросу
ITD454U43B3	450	840	1260	по запросу
ITD504U43B3	500	900	1350	по запросу
ITD564U43B3	560	950	1425	по запросу
ITD634U43B3	630	1160	1740	по запросу
ITD714U43B3	710	1300	1950	по запросу
ITD804U43B3	800	1460	2190	по запросу

*Стоимость актуальна для оборудования, которое есть в наличии на складе.

Мощности до 800 кВт доступны под заказ.

В конце артикула преобразователя может указываться версия его исполнения. Например, преобразователь мощностью 22 кВт - ITD223U43B3_0301.

Частотный преобразователь INNOVERT серии ITD представляет собой многофункциональный преобразователь частоты, позволяющий работать как в скалярном (по умолчанию) так и в векторном режиме.

Диапазон регулировки выходной частоты:

в скалярном режиме 1:50,
в векторном бессенсорном режиме 1:100,
в режиме с обратной связью по скорости (энкодер) 1:1000.

Функции:

регулирование скорости или момента, задаваемых аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
15 предустановленных скоростей
4 различных варианта времён разгона и торможения
реверсирование
защита двигателя от перегрузки по току, по напряжению
температурный контроль транзисторного модуля
торможение постоянным током
электронный потенциометр (MOP)
PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
PLC режим управления скоростью
Порт RS485, протокол Modbus
