Описание

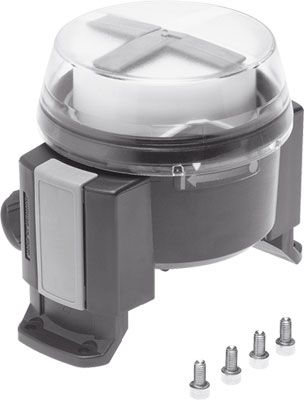

Встроенный концевой выключатель Festo DAPZ-SB-I-25DC-EXDR-AR — блок датчиков для опроса конечных положений неполноповоротных приводов.
Ключевые особенности концевых выключателей DAPZ
- доступны в двух вариантах исполнения — с круглой или прямоугольной конструкцией;
- предназначены для неполноповоротных приводов с интерфейсом для сборки по VDI/VDE 3845;
- индуктивный принцип измерения;
- простая и быстрая установка и подключение;
- оснащены встроенной активацией катушек клапанов;
- полностью собранный и проверенный блок для AS-интерфейса.
Розетка корпуса блоков датчиков выполнена из полиамида или ABS-пластика, материал крышки корпуса — поликарбонат или полиамид. Материал уплотнений — силиконовая, этиленпропиленовая или нитриловая резина.
Основные характеристики
Производитель
Артикул
534476
Наименование
Встроенный концевой выключатель
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Индикатор позиции переключения
Да
Измеряемая величина
Угол поворота, положение
Метод измерения
Индуктивный
Принцип измерения
Электрический
Тип исполнения
Взрывозащищенное
Максимальная входная мощность
34 мВт
Класс защиты
IP67
Выходной сигнал
NAMUR
Возможность отказов в час [1/ч]
1,07?10<sup>-7
PFD (вероятность отказа по требованию)
4,69×10<sup>-4
Ток переключения затухающий
<= 1 мА
Ток переключения не затухающий
>= 3 мА
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Электрические характеристики
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Количество контактов
10-пин
Максимальный входной ток
25 мА
Номинальное рабочее напряжение DC
8 В
Максимальное входное напряжение
16 В
Электрическое состояние выхода
Н. З. контакт
Напряжение изоляции
25 В
Импульсная мощность
0,5 кВ
Массо-габаритные и монтажные характеристики
Положение при сборке
Любое
Допустимый диаметр кабеля
От 7 до 13 мм
Форма датчика
Круглая
Особенности материалов
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал разъема корпуса
ABS (Пластик) + PC (Поликарбонат)
Материал консоли
ABS (Пластик) + PC (Поликарбонат)
Материал крышки корпуса
PC (Поликарбонат)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +70 °C
Степень загрязнения
3
Категория ATEX (Газ)
II 2G X
Обозначение CE
В соответствии с директивой EU по взрывозащите (ATEX)
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Нет
Защищен от смены полярности
Нет
Стандарты
Соответствует стандарту
EN 60947-5-6
VDI/VDE 3845 (NAMUR)
VDI/VDE 3845 (NAMUR)
Сертификация взрывозащиты за пределами Евросоюза
EPL Gb (RU)
EPL Gc (RU)
EPL Gc (RU)
Преимущества
Удобство эксплуатации
Быстрый монтаж и настройка
IP65
