Описание

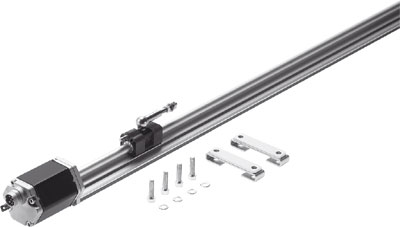

Система измерения перемещений Festo MME-MTS-225-TLF-AIF — цифровой датчик перемещения с магнитострикционным принципом измерения. Системный продукт для сервопневматической техники позиционирования. Используется в комбинации с линейными приводами Festo серии DGPL, а также с контроллерами конечных положений SPC11, и контроллерами координат SPC200.
Ключевые особенности датчиков MME-MTS-TLF
- обеспечивают абсолютное бесконтактное измерение;
- высокая скорость перемещения;
- долгий срок службы;
- высокий уровень защиты;
- могут работать в широком диапазоне температуре (как низких, так и высоких);
- несколько вариантов крепления на пневматические линейные приводы DGPL.
Корпус и крышка датчиков перемещения MME-MTS-TLF выполнены из анодированного алюминия. Корпус головки датчика — из алюминиевой отливки. Материал уплотнения корпуса — нитриловая резина.
Основные характеристики
Производитель
Артикул
178310
Наименование
Система измерения перемещений
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Ход
225 мм
Тип конструкции
Закрытый профиль
С кареткой
С кареткой
Максимальное ускорение перемещения
200 м/с?
Измеряемая величина
Положение
Метод измерения
Магнитострикционный
Независимая линейность
0,02 %
Не менее ± 50 мкм
Не менее ± 50 мкм
Стандарт
По IEC 60529
Максимальная скорость перемещения
10 м/с
Разрешающая способность при измерении перемещения
< 0,01 мм
Класс защиты
IP65
Отклонение от параллельности, муфта
± 1,5 мм
Угловое смещение, привод
± 1 °
Выходной сигнал
Протокол CAN, тип SPC-AIF
Оптимальное решение для
Сервопневматической техники позиционирования
Температурный коэффициент
15 ppm/K
Максимальное потребление тока
90 мА
Электрические характеристики
Тип электрического подключения
Штекер по DIN 45322
Количество контактов
6-пин
Допустимые колебания напряжения
-15 % / +20 %
Номинальное рабочее напряжение
24 В DC
Массо-габаритные и монтажные характеристики
Положение при сборке
Любое
Вес
620 г
Особенности материалов
Материал корпуса
Анодированный алюминиевый сплав
Материал корпуса подшипника скольжения
PBT с армированием
Постоянный магнит
Постоянный магнит
Материал крышки
Алюминиевое литье под давление
Окрашен
Окрашен
Материал подшипника скольжения
Сталь
Материал монтажной скобы
PEI (Полиэфиримид)
Условия эксплуатации
Температура окружающей среды
От -40 °C до +75 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Стандарты
Стойкость к вибрации
Испытан в соответствии с уровенем опасности 1 по DIN/IEC 68, части 2 — 6
Длительное сопротивление ударам
Испытан в соответствии с уровенем опасности 1 по DIN/IEC 68, части 2 — 82
