Описание

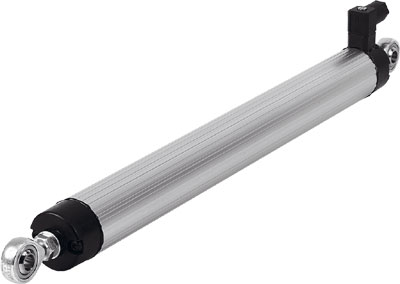

Система измерения перемещений Festo MLO-POT-100-LWG — аналоговый датчик перемещения с круглым штоком. Используется в промышленных пневматических системах для измерения и позиционирования.
Ключевые особенности
- могут использоваться в комбинации со стандартным цилиндром DNS, контроллером конечных положений SPC11, контроллером координаты SPC200;
- принцип действия основан на использовании штокового потенциометра для аналоговых абсолютных измерений с высоким разрешением;
- конструкция устройства обеспечивает высокую скорость перемещения и длительный срок службы;
- простой монтаж с помощью монтажных принадлежностей;
- устройство соответствует директиве ЕС по электромагнитной совместимости (маркировка СЕ).
Корпус выполнен из анодированного алюминия. Крышка — из армированного полимера на основе полиэфиров. Уплотнение подшипника — из нитриловой резины (NBR). Соединительный шток выполнен из стойкой к коррозии стали. Материал уплотнения штока — тефлон. Резистивный элемент выполнен из токопроводящей пластмассы. Контакт скребка из нержавеющей стали, а глушитель из эластомера. Используется смазка ISOFLEX Topas MB52.
Основные характеристики
Производитель
Артикул
192213
Наименование
Система измерения перемещений
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Ход
100 мм
Тип конструкции
Круглый профиль
С соединительным штоком
С соединительным штоком
Максимальное ускорение перемещения
200 м/с?
Измеряемая величина
Положение
Метод измерения
Потенциометрический
Независимая линейность
0,1 %
Стандарт
По IEC 60529
Максимальная скорость перемещения
5 м/с
Разрешающая способность при измерении перемещения
0,01 мм
Погрешность сопротивления соединения
20 %
Класс защиты
IP65
Угловое смещение, привод
± 12,5 °
Выходной сигнал
Аналоговый
Оптимальное решение для
Использования в промышленных пневматических системах
Температурный коэффициент
5 ppm/K
Максимальное потребление тока
4 мА
Электрические характеристики
Тип электрического подключения
Штекерная розетка по EN 175301-803А
Количество контактов
4-пин
Сопротивление соединения
3 кОм
Рекомендованный ток щетки
< 1 мкА
Допустимые колебания напряжения
< 1 %
Максимальное рабочее напряжение
42 В DC
Номинальное рабочее напряжение
10 В DC
Максимальный пульсирующий ток щетки
10 мА
Массо-габаритные и монтажные характеристики
Положение при сборке
Любое
Вес
500 г
Особенности материалов
Материал корпуса
Анодированный алюминиевый сплав
Материал крышки
PBT (Полибутилентерефталат) с армированием
Материал соединительного штока
Легированная сталь, нержавеющая
Материал уплотнения подшипника
NBR (Бутадиен-нитрильный каучук)
Материал штокового уплотнения
PTFE (Политетрафторэтилен)
Условия эксплуатации
Температура окружающей среды
От -30 °C до +100 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Стандарты
Стойкость к вибрации
Испытан в соответствии с уровнем опасности 2 по DIN/IEC 68, части 2 — 6
Длительное сопротивление ударам
Испытан в соответствии с уровнем опасности 2 по DIN/IEC 68, части 2 — 82
