Описание

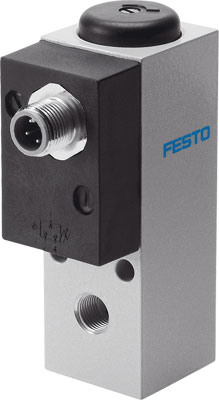

Реле вакуума Festo VPEV-1/8-M12 — реле вакуума с регулируемой точкой переключения. Измеряет избыточное давление и переключается при достижении заданной величины.
Ключевые особенности
- метод измерения — пневмоэлектрический датчик давления;
- есть модели с регулируемым гистерезисом;
- светодиодная индикация состояния переключения.
Рабочая среда реле вакуума VPEV — вакуум или фильтрованный сжатый воздух, с маслом или без масла. Степень фильтрации воздуха — 40 мкм (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]).
Корпус механических реле этой серии выполнен из алюминиевого сплава. Также есть исполнения с корпусом из полиамида, полиацетата и ПЭТ-пластика (реле VPEV, предназначенные для монтажа на G- или H-шинах).
Основные характеристики
Производитель
Артикул
192489
Наименование
Реле вакуума
Серия товара
Группа
Реле
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
4000 мА
Диапазон измерения давления
От -1 до 1,6 бар
Измеряемая величина
Вакуум
Метод измерения
Пневмоэлектрический
Тип измеряемого давления
Класс защиты
IP65
Максимальное выходное коммутируемое напряжение AC
48 В
Максимальное выходное коммутируемое напряжение DC
48 В
Категория использования для индуктивной нагрузки
AC-14 DC-13
Категория использования для омической нагрузки
AC-12 DC-12
Максимальная частота переключения
3 Гц
Диапазон установки порогового значения
От -0,95 до -0,2 бар
Диапазон установки пороговых значений после преобразования
От 0,16 до 1,6 бар
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
4-пин
Минимальный ток нагрузки
1 мА при 24 В 10 мА при 10 В 100 мА при 5 В
Электрическое состояние выхода
Н. З. или Н. О. контакт
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Вес
220 г
Подключение к среде
G1/8
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал переключающего контакта
Серебряный
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
Минимальное рабочее давление
От -1 бар
Температура рабочей среды
От -20 °C до +80 °C
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE
В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 60947-5-1
Авторизация
CCC c UL us — Recognized (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Тип дисплея
Без дисплея
