Описание

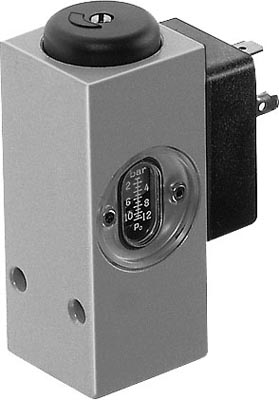

Реле давления Festo PEV-1/4-SC-OD — реле давления с настраиваемой точкой переключения. Обеспечивает размыкание или замыкание электрических цепей при достижении определенного уровня давления.
Ключевые особенности механических реле PEV
- есть версии с регулируемым гистерезисом;
- метод измерения — пневмоэлектрический преобразователь давления;
- есть исполнение с визуальной шкалой для настройки давления.
Рабочая среда реле давления PEV — фильтрованный сжатый воздух, с маслом или без масла. Также может использоваться вода и минеральные масла.
Корпус механических реле этой серии выполнен из алюминиевой отливки или гальванизированной стали. Материал мембраны — нитриловая резина.
Основные характеристики
Производитель
Артикул
161760
Наименование
Реле давления
Серия товара
Группа
Реле
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
5000 мА
Измеряемая величина
Давление
Метод измерения
Пневмоэлектрический
Тип измеряемого давления
Класс защиты
IP65
Максимальное выходное коммутируемое напряжение AC
250 В
Максимальное выходное коммутируемое напряжение DC
125 В
Категория использования для индуктивной нагрузки
AC-14 DC-13
Категория использования для омической нагрузки
AC-12 DC-12
Максимальная частота переключения
3 Гц
Диапазон установки порогового значения
От 1 до 12 бар
Электрические характеристики
Тип электрического подключения
Штекерная розетка по EN 175301-803А
Количество контактов
3-жильный
Минимальный ток нагрузки
1 мА при 24 В 10 мА при 10 В 100 мА при 5 В
Электрическое состояние выхода
Н. З. или Н. О. контакт
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Вес
144 г
Подключение к среде
G1/4
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Материал переключающего контакта
Серебряный
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
Минимальное рабочее давление
1 бар
Температура рабочей среды
От -20 °C до +80 °C
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE
В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
EN 60947-5-1
Авторизация
CCC
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Тип дисплея
Без дисплея
