Описание

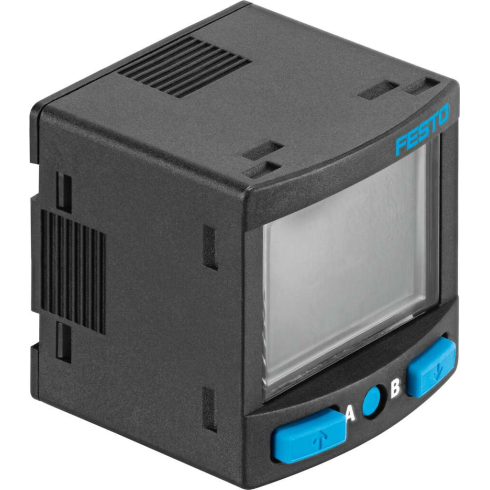

Преобразователь сигнала Festo SCDN-2V-EC4-PNLK-L1 — устройство для мониторинга аналоговых сигналов по току или напряжению. Оснащено большим высококонтрастным дисплеем. Корпус выполнен из усиленного полиамида.
Принцип работы и ключевые особенности
Конвертер сигнала обнаруживает аналоговые сигналы тока или напряжения от датчиков (передатчиков). Подключение к системе более высокого уровня осуществляется через 1 или 2 переключающиеся выходы или через интерфейс IO-Link. Конвертер оснащен дисплеем для визуализации сигналов и параметров, поэтому может быть использован в качестве удаленного дисплея для передатчиков.
Еще несколько особенностей:
- функцию переключения можно свободно программировать;
- переключающиеся выходы могут быть сконфигурированы для контроля порогового значения, диапазона сигнала или изменения сигнала. Выходы могут быть установлены как PNP или NPN, или нормально открытые или нормально закрытые;
- быстрый ввод в эксплуатацию;
- защита от манипуляций с помощью кода безопасности;
- автоматическая параметризация и копирование на дополнительные устройства через IO-Link.
Области применения
- конвертация аналоговых сигналов в цифровые сигналы переключения;
- преобразование аналоговых сигналов в IO-Link;
- быстрая и децентрализованная обработка сигналов для снижения нагрузки на систему управления;
- обнаружение объектов, например, индуктивные датчики с аналоговым выходов, датчики расстояния;
- обнаружение положения, например, датчики положения для пневмоцилиндров.
Основные характеристики
Производитель
Артикул
8035555
Наименование
Преобразователь сигнала
Серия товара
Группа
Преобразователи
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Напряжение
Средний интервал сканирования
1 мс
Класс защиты
IP40
Выходной сигнал
PNP (2х) или NPN (2х) или IO-Link
Точность повторения
0,2 %FS
Напряжение питания
От 15 до 30 В DC
Оптимальное решение для
Датчиков давления, расхода, положения, вакуумных генераторов и индуктивных датчиков с аналоговым выходом
Электрическое подключение, вход, функция
Аналоговый вход
Питание
Питание
Электрическое подключение, выход, функция
Питание
Коммуникации
Дискретный выход
Коммуникации
Дискретный выход
Электрические характеристики
Тип электрического подключения
Разъем
Электрическое подключение
L1J
Диапазон сигнала
От 0 до 10 В
Количество контактов
4-пин
Тип электрического подключения (выход)
Разъем (2х) по EN 60947-5-2 4-пин
Электрическое подключение (выход)
L1J
Электрическое состояние выхода
Н. З. или Н. О. контакт
Массо-габаритные и монтажные характеристики
Тип крепления
Установка передней панели
С креплением на стене/Поверхности
С креплением на стене/Поверхности
Вес
23 г
Метрологические характеристики
Точность, полный диапазон измеряемой величины
0,5 % FS
Интерфейс
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Teach channel
Переменная данных процесса (PDV)
Идентификация
Диагностика
Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 байт
IO-Link, ширина данных процесса IN
5 байт
IO-Link, данные процесса содержат IN
14 бит PDV (измеренное значение InA)
14 бит PDV (измеренное значение InВ)
2 бит BDC (мониторинг измеренного значения)
14 бит PDV (измеренное значение InВ)
2 бит BDC (мониторинг измеренного значения)
IO-Link, минимальное время цикла
5 мс
IO-Link, требуется память данных
0,5 Килобайт
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От 0 °C до +50 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Сертификационный департамент
UL E322346
Авторизация
RCM Mark
c UL us — Listed (OL)
c UL us — Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Функция переключения
Свободно программируемый
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Опции настройки
Teach-In, IO-Link, через дисплей и кнопки
Защита от несанкционированной перенастройки
IO-Link, PIN-Code
Преимущества
Нечувствительны к небольшим загрязнениям среды
Противовзломные
Малые габаритные размеры
Удобство эксплуатации
