Описание

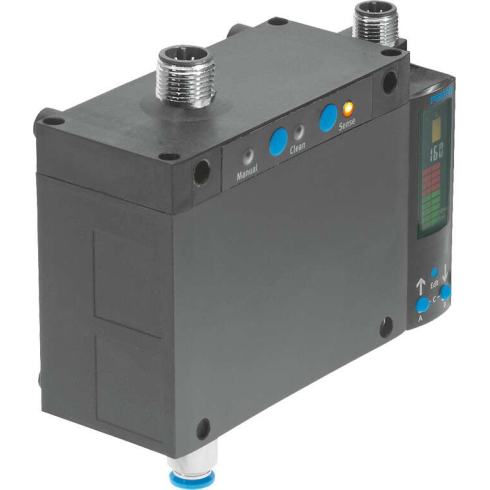

Датчик воздушного зазора Festo SOPA-CM1H-R1-HQ6-2N-M12 — высокоточный, компактный и легкий датчик воздушного зазора. Удобное решение для высокоточного контроля прилегания и расстояния.
Ключевые особенности датчиков SOPA
- высокая точность. С точностью до микрона определяют присутствие заготовки и ее выравнивание. Например, с помощью таких датчиков можно точно определить, лежит ли заготовка плоско или упирается в другие заготовки перед зажимом. А также определить, точно ли выровнен обрабатывающий инструмент на шпинделе;
- с помощью одного измерительного модуля можно определить два разных значения расстояния. Это решение подходит для задачи двухэтапной обработки деталей с различной обработкой поверхности;
- оснащены многоцветным ЖК-дисплеем;
- есть электронная блокировка для защиты от несанкционированной перенастройки.
Корпус датчиков выполнен из усиленного полиамида.
Основные характеристики
Производитель
Артикул
552134
Наименование
Датчик воздушного зазора
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Зона чувствительности
От 20 до 200 мкм
Измеряемая величина
Прилегания и расстояние
Принцип измерения
Пневматическое
Класс защиты
IP65 по IEC 60529
Повторяемость точки переключения
±2.5 мкм для диапазона измерения от 30 до 150 мкм
Напряжение питания
От 22,8 до 26,4 В DC
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
5-пин
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием. С верхней рейкой. С креплением на стене/Поверхности
Форма датчика
Блочная
Вес
510 г
Подключение к среде
QS-6
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark c UL us — Recognized (OL)
Дополнительные характеристики
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Опции настройки
Teach-In Через дисплей и кнопки
Защита от несанкционированной перенастройки
Электронная блокировка
