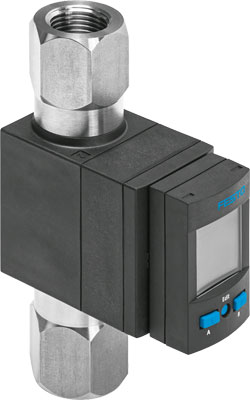

Датчик расхода SFAW Festo SFAW-

Артикул: 192799

Цена по запросу

• В наличии

Описание

Основные характеристики

Производитель


Артикул
8022000


Наименование
Датчик расхода


Серия товара

Внутренний стандарт
IDO28456

Технические характеристики

Максимальный выходной ток
100 мА


Измеряемая величина

Расход
Температура


Метод измерения

Расход: вихревой
Температура: PT1000


Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN


Класс защиты
IP65


Номинальная температура
+23 °C


Точность температуры ± °C
2 °C


Повторяемость значения расхода
< ±0.5% макс. значения для расхода <= 50% диапазона
< ±1% измеренного значения для расхода >= 50% диапазона


Минимальное сопротивление нагрузки, выход по напряжению
15 кОм


Соединение для текучих сред
Внутренняя резьба 1/2 NPT
Внутренняя резьба 3/4 NPT
Внутренняя резьба 1 NPT
Внутренняя резьба G1/2
Внутренняя резьба G3/4
Внутренняя резьба G1
Внутренняя резьба Rc1/2
Внутренняя резьба Rc3/4
Внутренняя резьба Rc1
Зажимное присоединение DIN 32676 DN15
Зажимное присоединение DIN 32676 DN20
Ниппельный штуцер 13 мм
Ниппельный штуцер 19 мм
Подключение пользователя


Направление потока
В любом направлении
P1 -> P2


Граница температурного коэффициента
typ. ±0,05%FS/K

Электрические характеристики

Электрическое подключение
Прямой разъем
M12x1
5-пин
А-кодированный


Диапазон сигнала
От 0 до 10 В
От 4 до 20 мА
От 1 до 5 В


Диапазон рабочего напряжения
От 8 до 30 В DC


Максимальное сопротивление нагрузки
500 Ом

Массо-габаритные и монтажные характеристики

Положение при сборке

Любое

Метрологические характеристики

Точность расхода
±2% макс. значения для расхода <= 50% диапазона
±2% измеренного значения для расхода >= 50% диапазона

Интерфейс

Максимальная длина линии
20 м с IO-Link


Протокол
IO-Link


IO-Link, протокол
Device V 1.1


IO-Link, профиль
Умный сенсорный профиль


IO-Link, классы функции
Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel


IO-Link, режим связи
COM2 (38,4 кБод)


IO-Link, поддержка SIO режима
Да


IO-Link, тип порта
A


IO-Link, содержание сервисных данных IN
32 бит PDV (значение измеренного объема)


IO-Link, минимальное время цикла
5 мс


IO-Link, требуется память данных
0,5 Килобайт

Особенности материалов

Материал корпуса
PA (Полиамид) с армированием


Материалы в контакте со средой
EPDM (perox.)
ETFE
Нержавеющая сталь
PA6T/6I усиленный


Замечания по материалу
Соответствует директиве RoHS

Условия эксплуатации

Температура рабочей среды

От 0 °C до +90 °C


Температура окружающей среды

От 0 °C до +50 °C


Примерное указание по рабочему давлению
Максимум 12 бар при 40°C, максимум 6 бар при 100°C


Примечание по рабочей среде

Необходимо быть уверенным что рабочая среда совместима с материалами, с которыми она вступает в контакт.


Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC


Сопротивление коррозии

3 — Высокая стойкость к коррозии


Защита от короткого замыкания

Да


Защищен от смены полярности

Для всех электрических соединений

Стандарты

Авторизация
RCM Mark
c UL us — Listed (OL)

Дополнительные характеристики

Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый


Функция переключения
Оконный режим
Компаратор порогового значения
Свободно программируемый


Единицы измерения

US gal
US gal/min
cft
cft/min
l
l/h
l/min
m3
°C
°F
