Описание

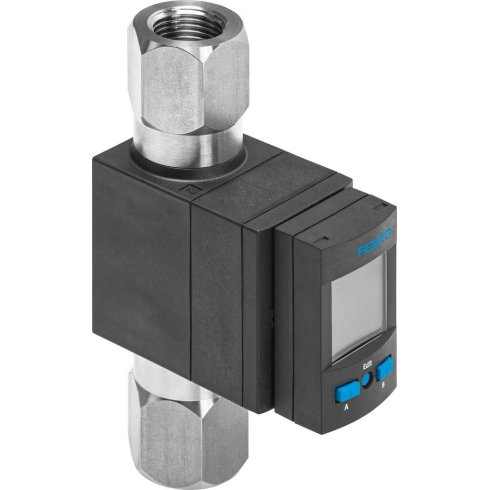

Датчик расхода Festo SFAW-32-TG34-E-PNLK-PNVBA-M12 — датчик для измерения и мониторинга расхода, объема и температуры жидких сред.
Применяется для таких задач:
- контроль контура охлаждения;
- контроль утечек или повреждений трубопроводов;
- контроль технологической воды;
- мониторинг заполнения.
Ключевые особенности
- прочная конструкция — класс защиты IP65 позволяет использовать датчики в суровых окружающих условиях;
- опционально доступны со встроенным температурным датчиком;
- корпус датчиков можно поворачивать на 360о после монтажа, дисплей поворачивается на 340о;
- подключение к системе высшего уровня — через 2 коммутационных выхода, аналоговый выход или интерфейс IO-Link.
Рабочая среда датчиков SFAW — вода, нейтральные жидкости.
Корпус датчиков выполнен из усиленного полиамида, материал уплотнительного кольца — EPDM (этиленпропиленовый каучук).
Основные характеристики
Производитель
Артикул
8036873
Наименование
Датчик расхода
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Расход. Температура
Метод измерения
Вихревой (расход) PT1000 (Температура)
Диапазон измерения расхода
От 1,8 до 32 л/мин
Класс защиты
IP65
Номинальная температура
+23 °C
Расход
От 0 до 32 л/мин
Повторяемость значения расхода
< ±0.5% макс. значения для расхода <= 50% диапазона
< ±1% измеренного значения для расхода >= 50% диапазона
< ±1% измеренного значения для расхода >= 50% диапазона
Выходной сигнал
PNP (2х) или NPN (2х) или IO-Link
Минимальное сопротивление нагрузки, выход по напряжению
15 кОм
Напряжение питания
От 8 до 30 В DC
Оптимальное решение для
Контроля контура охлаждения, утечек или повреждений трубопроводов, мониторинга заполнения
Направление потока
В любом направлении P1 -> P2
Граница температурного коэффициента
±0,05 % FS/K
Точность температуры
±2 °C
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Диапазон сигнала
От 0 до 10 В;от 4 до 20 мА;от 1 до 5 В
Количество контактов
5-пин
Электрическое состояние выхода
Н. З. или Н. О. контакт
Максимальное сопротивление нагрузки
500 Ом
Массо-габаритные и монтажные характеристики
Тип присоединения
Штуцер
Положение при сборке
Любое
Форма датчика
Блочная
Вес
530 г
Подключение к среде
G3/4
Метрологические характеристики
Точность расхода
±2% макс. значения для расхода <= 50% диапазона
±2% измеренного значения для расхода >= 50% диапазона
±2% измеренного значения для расхода >= 50% диапазона
Интерфейс
Максимальная длина линии
20 м с IO-Link
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 байт
IO-Link, содержание сервисных данных IN
32 бит PDV (значение измеренного объема)
IO-Link, ширина данных процесса IN
3 байт
IO-Link, данные процесса содержат IN
1 бит BDC (мониторинг объема)
14 бит PDV (значение измерения расхода)
2 бита BDC (мониторинг потока)
14 бит PDV (значение измерения расхода)
2 бита BDC (мониторинг потока)
IO-Link, минимальное время цикла
5 мс
IO-Link, требуется память данных
0,5 Килобайт
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Материалы в контакте со средой
EPDM (perox.)
ETFE
Нержавеющая сталь
PA6T/6I усиленный
ETFE
Нержавеющая сталь
PA6T/6I усиленный
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
12 бар
Минимальное рабочее давление
0 бар
Температура рабочей среды
От 0 °C до +90 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Примерное указание по рабочему давлению
Максимум 12 бар при 40°C, максимум 6 бар при 100°C
Примечание по рабочей среде
Необходимо быть уверенным что рабочая среда совместима с материалами, с которыми она вступает в контакт.
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
3 — Высокая стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark С UL us — Listed (OL)
Дополнительные характеристики
Функция переключения
Оконный режим. Компаратор порогового значения. Свободно программируемый
Единицы измерения
US gal
US gal/min
cft
cft/min
l
l/h
l/min
m3
°C
°F
US gal/min
cft
cft/min
l
l/h
l/min
m3
°C
°F
