Описание

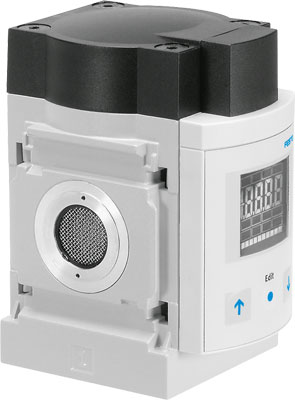

Датчик расхода Festo SFAM-62-1000L-M-2SA-M12 — компактный датчик с корпусом из алюминиевой отливки и усиленного полиамида. Предназначен для измерения большого расхода сжатого воздуха или азота.
Ключевые особенности датчиков SFAM Festo
- оборудованы дисплеем с яркой LED-подсветкой;
- подходят для использования с блоками подготовки воздуха серии MS6. Также могут использоваться как автономное устройство;
- отображают текущее значение расхода и хранят в памяти общий расход воздуха;
- 5 диапазонов измерения расхода: от 10 до 15000 литров в минуту;
- имеют компактную конструкцию и занимают мало места при монтаже.
Основные характеристики
Производитель
Артикул
564930
Наименование
Датчик расхода
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Расход. Потребление
Метод измерения
Термальный
Диапазон измерения расхода
От 10 до 1000 л/мин
Класс защиты
IP65
Номинальная температура
+23 °C
Расход
От 0 до 1000 л/мин
Выходной сигнал
PNP (2х) или NPN (2х) и 1 аналоговый
Напряжение питания
От 15 до 30 В DC
Оптимальное решение для
Блоков подготовки воздуха
Падение давления
< 100 мбар
Точность повторения нулевой точки
0,2 %FS
Точность повторения поля
0,8 %FS
Граница зависимости давления
0,5 % FS/ бар
Направление потока
В любом направлении. Слева направо
Граница температурного коэффициента
0,1 % FS/K
Электрические характеристики
Тип электрического подключения
Штекер по EN 61076-2-101
Электрическое подключение
M12x1
Диапазон сигнала
От 4 до 20 мА
Количество контактов
5-пин
Электрическое состояние выхода
Н. З. или Н. О. контакт
Максимальное сопротивление нагрузки
500 Ом
Массо-габаритные и монтажные характеристики
Тип присоединения
Модуль коллектора
Тип крепления
На блоке подготовки воздуха
Положение при сборке
Горизонтально
Форма датчика
Кубическая
Вес
600 г
Метрологические характеристики
Точность расхода
+/- (3% o.m.v. + 0,3% FS)
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
PA (Полиамид) с армированием
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
16 бар
Минимальное рабочее давление
0 бар
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух. Азот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU RoHS
В соответствии с директивой EU RoHS
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Сертификационный департамент
UL E322346
Авторизация
RCM Mark С UL us — Recognized (OL)
Дополнительные характеристики
Функция переключения
Оконный компаратор или пороговое значение, настраиваемые
Тип дисплея
Подсвеченный ЖК синий
Единицы измерения
л
л/мин
м?
scf
scfm
л/мин
м?
scf
scfm
