Описание

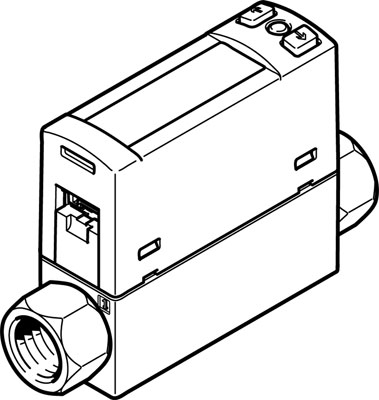

Датчик расхода Festo SFAH — компактный датчик, предназначенный для мониторинга расхода сжатого воздуха и неагрессивных газов. Подходит для применения во многих секторах промышленности благодаря компактной конструкции, различных вариантов установки и регулируемых угловых соединений QS.
Передает значение расхода на подключенный контроллер в виде дискретного, аналогового сигнала или через интерфейс IO-Link.
Ключевые особенности
- восемь диапазонов измерения расхода;
- имеют перепускную конструкцию, которая менее подвержена воздействию частиц и влаги;
- быстрая установка;
- компактная конструкция с размерами 20х58 мм;
- интуитивно понятная навигация по меню;
- встроенная последовательная связь с помощью IO-Link 1.1;
- защита от несанкционированной перенастройки с помощью установки PIN-кода.
Датчики SFAH применяются для таких задач:
- мониторинг процессов;
- удержание и перемещение очень малых деталей;
- мониторинг потребления сжатого воздуха;
- проверка герметичности;
- пневматическое обнаружение объектов через измерение воздушного зазора.
Рабочая среда датчиков расхода SFAH — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [6:4:4]), азот.
Корпус датчиков выполнен из усиленного полиамида.
Основные характеристики
Производитель
Артикул
8035300
Наименование
Датчик расхода
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Массовый расход. Объемный расход
Метод измерения
Heat Transfer
Принцип измерения
Термальный
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Класс защиты
IP40
Номинальная температура
+23 °C
Точность повторения нулевой точки в ± % шкалы
0,2 %FS
Минимальное сопротивление нагрузки, выход по напряжению
20 кОм
Присоединение 2
G1/8
G1/4
4 мм
6 мм
8 мм
G1/4
4 мм
6 мм
8 мм
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение L1J
M8x1 A-код по EN 61076-2-104
M8x1 A-код по EN 61076-2-104
Точность повторения поля
0,8 %FS
Граница зависимости давления
1 %FS/b.
Граница температурного коэффициента
typ. 0,15%FS/K
Электрические характеристики
Диапазон сигнала
От 0 до 10 В
От 4 до 20 мА
От 1 до 5 В
От 4 до 20 мА
От 1 до 5 В
Диапазон рабочего напряжения
От 22 от 26 В DC
Количество контактов/проводов
4
Максимальное сопротивление нагрузки
500 Ом
Холостой ток
<= 25 мА
Массо-габаритные и монтажные характеристики
Тип крепления
С принадлежностями
Положение при сборке
Любое
Метрологические характеристики
Точность расхода
+/- (2% o.m.v. + 1% FS)
Интерфейс
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, содержание сервисных данных IN
32 бит PDV (значение измеренного объема)
IO-Link, ширина данных процесса IN
3 байт
IO-Link, данные процесса содержат IN
1 бит BDC (мониторинг объема)
14 бит PDV (значение измерения расхода)
2 бита BDC (мониторинг потока)
14 бит PDV (значение измерения расхода)
2 бита BDC (мониторинг потока)
IO-Link, минимальное время цикла
4 мс
IO-Link, требуется память данных
< 500 байт
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Материалы в контакте со средой
Анодированный алюминий
Эпоксидная смола
NBR
PA с армированием
Силикон
Нитрид кремния
Легированная сталь, нержавеющая
Эпоксидная смола
NBR
PA с армированием
Силикон
Нитрид кремния
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух. Азот
Класс безопасности
III
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark
Дополнительные характеристики
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Функция переключения
Оконный режим
Компаратор порогового значения
Режим Auto difference
Компаратор порогового значения
Режим Auto difference
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Опции настройки
Teach-In
IO-Link
Через дисплей и кнопки
IO-Link
Через дисплей и кнопки
Защита от несанкционированной перенастройки
IO-Link
PIN-Code
PIN-Code
