Описание

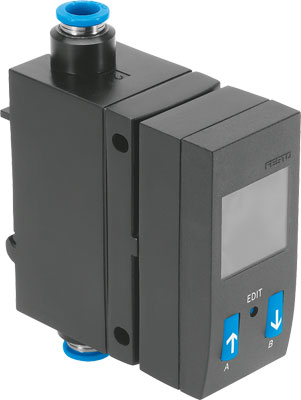

Датчик расхода Festo SFAB-50U-WQ6-2SV-M12 — датчик расхода со встроенной цифровой индикацией. Может применяться для обнаружения утечек на производственных линиях, для проверки готовой продукции на герметичность или для управления потоком воздуха в распылителях краски.
Ключевые особенности датчиков SFAB Festo
- оборудованы поворотным дисплеем с яркой LED-подсветкой. Дисплей можно поворачивать на 270°;
- быстро устанавливаются благодаря встроенным фитингам QS;
- можно использовать для измерения расхода сжатого воздуха или азота;
- доступно несколько вариантов крепления: на монтажной рейке, монтаж на стену или поверхность;
- 5 диапазонов измерения расхода: от 0,1 до 1000 литров в минуту.
Основные характеристики
Производитель
Артикул
565392
Наименование
Датчик расхода
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Расход. Потребление
Метод измерения
Термальный
Диапазон измерения расхода
От 0,5 до 50 л/мин
Класс защиты
IP65
Номинальная температура
+23 °C
Расход
От 0 до 50 л/мин
Выходной сигнал
PNP (2х) или NPN (2х) и 1 аналоговый
Минимальное сопротивление нагрузки, выход по напряжению
10 кОм
Напряжение питания
От 15 до 30 В DC
Оптимальное решение для
Обнаружения утечек на производственных линиях, проверки готовой продукции на герметичность, управления потоком воздуха в распылителях краски
Падение давления
< 100 мбар
Точность повторения нулевой точки
0,2 %FS
Точность повторения поля
0,8 %FS
Направление потока
В любом направлении. P1 -> P2
Электрические характеристики
Тип электрического подключения
Разъем
Электрическое подключение
M12x1
Диапазон сигнала
От 0 до 10 В
Количество контактов
5-пин
Электрическое состояние выхода
Н. З. или Н. О. контакт
Массо-габаритные и монтажные характеристики
Тип присоединения
Цанга
Тип крепления
Со сквозным отверстием. С верхней рейкой. С креплением на стене / поверхности
Положение при сборке
Любое
Форма датчика
Блочная
Вес
600 г
Подключение к среде
6 мм
Метрологические характеристики
Точность расхода
+/- (3% o.m.v. + 0,3% FS)
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0 бар
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух. Азот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU RoHS
В соответствии с директивой EU RoHS
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Сертификационный департамент
UL E322346
Авторизация
RCM Mark С UL us — Recognized (OL)
Назначение контактов по стандарту
EN 60947-5-2
Дополнительные характеристики
Функция переключения
Оконный режим. Компаратор порогового значения
Тип дисплея
Подсвеченный ЖК синий
Единицы измерения
л
л/час
л/мин
м?
scf
scfm
л/час
л/мин
м?
scf
scfm
