Описание

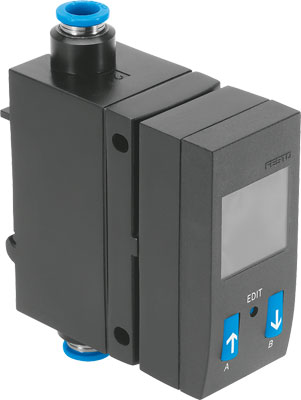

Датчик расхода Festo SFAB — датчик расхода со встроенной цифровой индикацией. Может применяться для обнаружения утечек на производственных линиях, для проверки готовой продукции на герметичность или для управления потоком воздуха в распылителях краски.
Ключевые особенности датчиков SFAB Festo
- оборудованы поворотным дисплеем с яркой LED-подсветкой. Дисплей можно поворачивать на 270°;
- быстро устанавливаются благодаря встроенным фитингам QS;
- можно использовать для измерения расхода сжатого воздуха или азота;
- доступно несколько вариантов крепления: на монтажной рейке, монтаж на стену или поверхность;
- 5 диапазонов измерения расхода: от 0,1 до 1000 литров в минуту.
Основные характеристики
Производитель
Артикул
563795
Наименование
Датчик расхода
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
<= 100 мА
Начальное значение диапазона измерения расхода
0,1 л/мин
Измеряемая величина
Расход
Потребление
Потребление
Конечное значение диапазона измерения расхода
1.000 л/мин
Принцип измерения
Термальный
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Класс защиты
IP65
Номинальная температура
+23 °C
Точность повторения нулевой точки в ± % шкалы
0,2 %FS
Присоединение 2
QS-6
QS-8
QS-10
QS-12
QS-1/4
QS-5/16
QS-3/8
QS-8
QS-10
QS-12
QS-1/4
QS-5/16
QS-3/8
Начальное значение характеристики расхода
0 л/мин
Падение давления
< 100 мбар
Точность повторения поля
0,8 %FS
Направление потока
В любом направлении
P1 -> P2
P1 -> P2
Электрические характеристики
Электрическое подключение
Прямой разъем
M12x1
5-пин
M12x1
5-пин
Диапазон сигнала
От 0 до 10 В
От 4 до 20 мА
От 4 до 20 мА
Диапазон рабочего напряжения
От 15 до 30 В DC
Массо-габаритные и монтажные характеристики
Положение при сборке
Любое
Метрологические характеристики
Точность расхода
+/- (3% o.m.v. + 0,3% FS)
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]Азот
Взрывозащита типа (Пыль)
Ex tc IIIB T80°C X Dc IP54
Категория ATEX (Газ)
II 3G
Взрывозащита типа (Газ)
Ex nA IIC T5 X Gc
Взрывобезопасная температура окружающей среды
0°C ? Ta ? +50°C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU по взрывозащите (ATEX)
в соответствии с директивой EU RoHS
В соответствии с директивой EU по взрывозащите (ATEX)
в соответствии с директивой EU RoHS
Категория ATEX (Пыль)
II 3D
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Сертификационный департамент
UL E322346
Авторизация
RCM Mark
c UL us — Recognized (OL)
c UL us — Recognized (OL)
Назначение контактов по стандарту
EN 60947-5-2
Дополнительные характеристики
Функция переключающего элемента
Нормально замкнутый контакт
Нормально разомкнутый контакт
Нормально разомкнутый контакт
Функция переключения
Оконный режим
Компаратор порогового значения
Компаратор порогового значения
Тип дисплея
Подсвеченный ЖК синий
