Описание

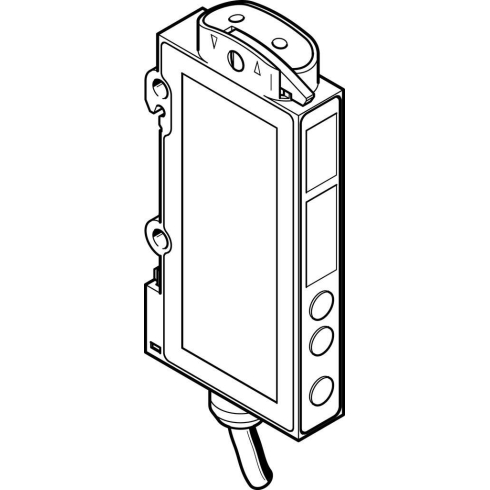

Датчик положения оптический Festo SOE4-FO-D-HF2-1NU-K — точный и компактный оптический датчик. Используется в электронике и приборостроении. Идеально подходит для определения небольших деталей, независимо от материала.
Ключевые особенности датчиков SOE4
- оптоволоконные модули SOE4 защищены от взаимного влияния. До 4 устройств могут монтироваться прямо одно за другим;
- принцип измерения — оптоэлектронный;
- работают в сочетании с оптоволоконными кабелями SOOC. Есть два варианта индикации: светодиод или ЖК-дисплей;
- высокая частота переключения.
Корпус датчиков выполнен из ABS-пластика. Материал оплетки — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
552802
Наименование
Оптоволоконный блок
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Дисплей
0000 — 4093
Максимальный выходной ток
100 мА
Измеряемая величина
Положение
Метод измерения
Диффузионный
Принцип измерения
Взаимное влияние
Защищенный До четырех устройств, смонтированных прямо одно за другим
Класс защиты
IP64
Выходной сигнал
Максимальная частота переключения
Standard Mode 1000 Hz Fine Mode 125 Hz Fast Mode 8000 Hz High Distance Mode 125 Hz
Напряжение питания
От 0 до 30 В DC
Тип переключения
Темнотой или светом
Электрические характеристики
Тип электрического подключения
Кабель
Диапазон сигнала
От 0 до 10 В
Количество контактов
5-жильный
Электрическое состояние выхода
Н. З. или Н. О. контакт
Напряжение изоляции
50 В
Холостой ток
<= 25 мА
Падение напряжения
<= 2,4 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием. С верхней рейкой
Положение при сборке
Любое
Длина кабеля
2 м
Форма датчика
Кубическая
Вес
58 г
Интерфейс
Функция таймера
От 1 до 2000 мс
Особенности материалов
Материал корпуса
ABS (Пластик)
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +60 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
4 — Очень высокая стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для подключения всех рабочих напряжений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us — Listed (OL)
Дополнительные характеристики
Тип освещения
Красный
Опции настройки
Teach-In Самообучение через электрическое подключение
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
