Описание

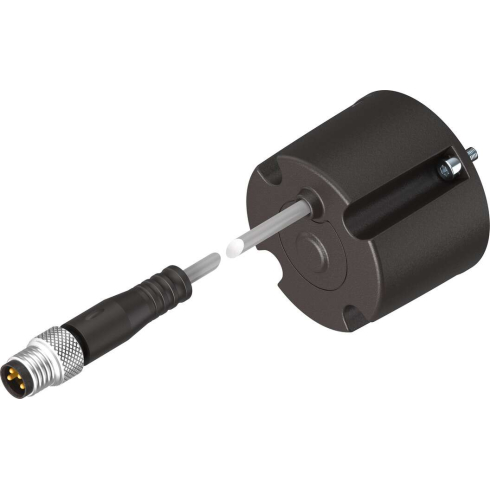

Датчик положения Festo SRBS-Q12-8-E270-EP-1-S-M8 — круглый бесконтактный датчик, который используются для определения положения вала на поворотных приводах DRVS и DSM.
Ключевые особенности датчиков SRBS
- бесконтактный опрос положения без механической настройки;
- быстрое и легкое подключение без необходимости искать точки переключения;
- герметичная конструкция, долгий срок службы и надежная работа;
- защита от короткого замыкания, от переполюсовки, защита от перегрузки;
- простое и надежное управление только одной кнопкой непосредственно на устройстве;
- стойкие к маслу;
- кабели датчиков имеют высокую прочность на изгиб и стойкость к скручиванию;
- оснащены светодиодами для индикации рабочего состояния.
Корпус датчиков положения SRBS выполнен из никелированной латуни, усиленного полиамида и полиэстера. Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
2619972
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
50 мА
Измеряемая величина
Угол поворота
Метод измерения
Холла
Принцип измерения
Магнитный
Диапазон срабатывания
> 270 °
Повторяемость порога переключения
<= 1 °
Средний интервал сканирования
3 мс
Электрическое подключение 1, тип монтажа
Фиксация винта
Класс защиты
IP65 IP68
Выходной сигнал
PNP (2х) или NPN (2х)
Время включения
< 4 мс
Время выключения
< 4 мс
Максимальная частота переключения
125 Гц
Направление выхода
Аксиальный
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Определения положения вала на поворотных приводах
Максимальная характеристика контакта
1,5 Вт DC
Электрические характеристики
Тип электрического подключения
Разъем с кабелем по EN 61076-2-104
Электрическое подключение
M8x1
Количество контактов
4-пин
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода
Н. З. или Н. О. контакт
Падение напряжения
< 1 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Крепежные винты
Положение при сборке
Любое
Длина кабеля
0,3 м
Форма датчика
Круглая
Вес
30 г
Особенности материалов
Материал корпуса
Никелированная латунь
PA (Полиамид) с армированием
Полиэстер
PA (Полиамид) с армированием
Полиэстер
Материал фольги
Полиэстер
Материал электрического контакта
Медный сплав
Позолочен
Позолочен
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +70 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Класс безопасности
III
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark
c UL us — Listed (OL)
c UL us — Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Опции настройки
Кнопка
Цвет оплетки кабеля
Серый
Рабочий режим дисплея
Жёлтый светодиод
