Описание

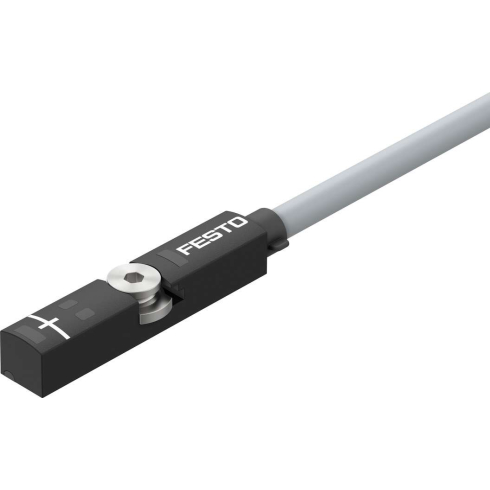

Датчик положения Festo SMT-8M-A-PO-24V-E-7,5-OE — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.
Ключевые особенности датчиков SMT-8M-A
- c защитой от короткого замыкания и смены полярности;
- защита от перегрузок;
- стойкие к маслу;
- морозостойкие — могут работать при температуре до -40 °С;
- светодиодная индикация рабочего состояния;
- есть взрывозащищенное исполнение;
- подходят для всех приводов.
Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
574340
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Положение
Метод измерения
Повторяемость дискретного выхода
0,1 мм
Класс защиты
IP65 IP68 IP69K
Выходной сигнал
Время включения
<= 1,3 мс
Время выключения
<= 1,4 мс
Максимальная частота переключения
180 Гц
Направление выхода
Аксиальный
Напряжение питания
От 5 до 30 В DC
Оптимальное решение для
Пневмоцилиндров
Максимальный момент затяжки
0,6 Нм
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов
3-жильный
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода
Н. З. контакт
Максимальная коммутируемая мощность
2,8 Вт
Падение напряжения
< 1,5 В
Способность выдерживать перегрузку
Да
Максимальный выходной ток монтажных принадлежностей
100 мА
Максимальная коммутируемая мощность в принадлежностях
2,8 Вт
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке
Любое
Способ крепления датчика
Т-образный паз
Длина кабеля
7,5 м
Форма датчика
Кубическая
Радиус изгиба
28 мм
Вес
85,1 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -40 °C до +85 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Прочность на изгиб
В соответствии со стандартом Festo
Прокладка в кабельных цепях
5 млн. циклов
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
RCM Mark c UL us — Listed (OL)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Резервный рабочий дисплей
Оранжевый светодиод
Рабочий режим дисплея
Жёлтый светодиод
