Описание

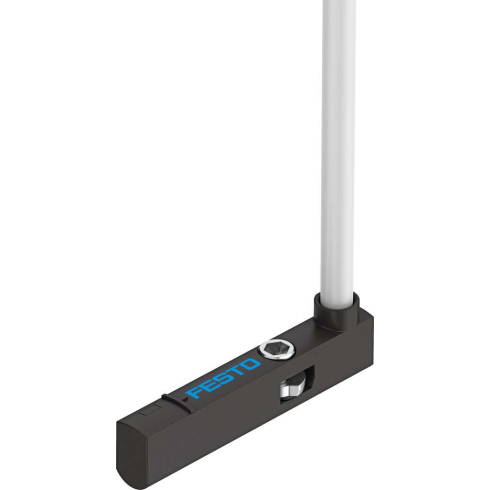

Датчик положения Festo SMT-10M-NS-24V-E-2,5-Q-OE — бесконтактный датчик с магниторезистивным принципом измерения, предназначен для установки в круглый паз. Устанавливается в паз сверху или продольно.
Ключевые особенности датчиков SMT-10M
- могут использоваться со всеми приводами Festo, у которых есть круглые пазы. Также подходят для монтажа на круглых цилиндрах (с помощью монтажных наборов);
- датчик надежно вкручивается в паз и прочно фиксируется. Крепление устойчиво к вибрациям, ударам, а также натяжению кабеля. Крепление не ослабляется, а также не нарушается стабильность работы датчика;
- индикация рабочего состояния с помощью светодиодов;
- кабели для датчиков подходят для применения в энергетических цепях и роботах;
- стойкие к маслу.
Корпус датчиков положения SMT-10M выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
551378
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Положение
Метод измерения
Повторяемость дискретного выхода
0,1 мм
Класс защиты
IP65 IP68
Выходной сигнал
Время включения
<= 1,3 мс
Время выключения
<= 1,4 мс
Максимальная частота переключения
150 Гц
Направление выхода
Поперечный
Напряжение питания
От 5 до 30 В DC
Оптимальное решение для
Пневмоцилиндров
Максимальный момент затяжки
0,4 Нм
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов
3-жильный
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода
Н. О. контакт
Максимальная коммутируемая мощность
2,8 Вт
Падение напряжения
<= 1,5 В
Способность выдерживать перегрузку
Да
Максимальный выходной ток монтажных принадлежностей
50 мА
Максимальная коммутируемая мощность в принадлежностях
1,5 Вт
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке
Любое
Способ крепления датчика
Круглый паз
Длина кабеля
2,5 м
Форма датчика
Кубическая
Радиус изгиба
28 мм
Вес
16,8 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -40 °C до +70 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Прочность на изгиб
В соответствии со стандартом Festo
Прокладка в кабельных цепях
5 млн. циклов
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
RCM Mark
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
