Описание

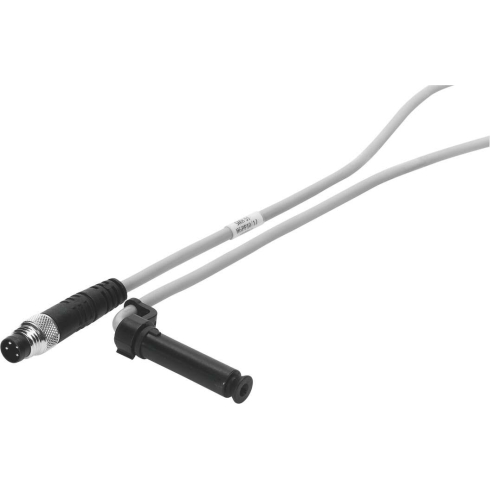

Датчик положения Festo SMH-S1-HGPP16 — магнитный датчик для бесконтактного опроса миниатюрных и прецизионных захватов Festo. Работает только в комбинации с вычислительным блоком SMH-AE1 или конвертером сигнала SVE4.
Принцип работы и ключевые особенности
Датчики положения серии SMH специально разработаны для использования с миниатюрными и прецизионными захватами Festo. Встроенный в поршень захвата магнит генерирует магнитное поле, сила которого варьируется в зависимости от дистанции. Датчик выдает аналоговый сигнал пропорционально силе магнитного поля, электронный блок оценки конвертирует этот сигнал в цифровой.
Один датчик положения SMH вместе с блоком оценки SMH-AE1 может опрашивать 3 положения губок захвата. Этот блок необходим при использовании датчика SMH. Использование блока оценки позволяет с помощью потенциометра установить 3 независимых позиции переключения, а сигналы передаются через 5-контактный штекер М12.
Датчики положения SMH подходят для захватов Festo таких серий:
- HGD;
- HGPP;
- HGR;
- HGW.
Корпус датчиков выполнен из полиамида или алюминиевого сплава и полиацетата. Материал оплетки кабеля — термопластичный полиуретан.
Производитель
Артикул
Наименование
Серия товара
Группа
Измеряемая величина
Метод измерения
Принцип измерения
Класс защиты
Оптимальное решение для
Тип электрического подключения
Электрическое подключение
Количество контактов
Тип крепления
Длина кабеля
Форма датчика
Вес
Материал корпуса
Материал оплетки кабеля
Замечания по материалу
Температура окружающей среды
Обозначение CE
Защита от короткого замыкания
Защищен от смены полярности
