Описание

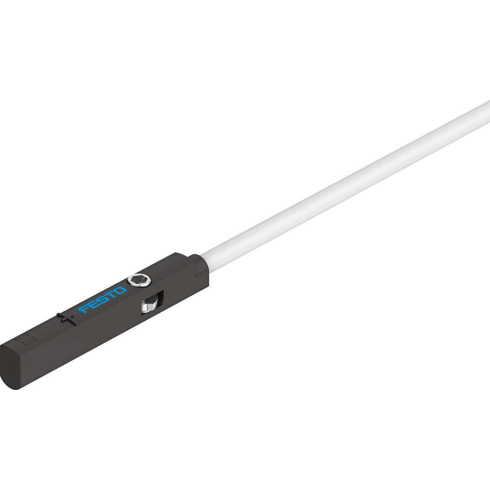

Датчик положения Festo SME-10M-DS-24V-E-2,5-L-OE — бесконтактный датчик с герконовым принципом измерения. Предназначен для установки в круглый паз. Устанавливается в паз сверху или продольно.
Принцип работы и ключевые особенности
Герконовые датчики положения содержат герметичный контакт, который реагирует на приближение магнитного поля, что вызывает изменение выходного сигнала. Датчики SME в основном используются там, где необходимо переключать большие нагрузочные токи (например, при прямом управлении электрическими выходными устройствами).
Корпус датчиков SME-10 выполнен из легированной нержавеющей стали и PPS (полифениленсульфид, «керамический пластик»). Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
551365
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
300 мА
Измеряемая величина
Метод измерения
Принцип измерения
Повторяемость дискретного выхода
0,1 мм
Класс защиты
IP65 IP68
Выходной сигнал
Биполярный
Время включения
<= 1,2 мс
Время выключения
<= 1 мс
Максимальная частота переключения
50 Гц
Направление выхода
Аксиальный
Напряжение питания
От 5 до 30 В DC / От 5 до 30 В AC
Оптимальное решение для
Пневмоцилиндров
Максимальный момент затяжки
0,4 Нм
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов
3-жильный
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода
Максимальная коммутируемая мощность
9 ВА / 9 Вт
Падение напряжения
<= 1,5 В
Способность выдерживать перегрузку
Нет
Максимальный выходной ток монтажных принадлежностей
50 мА
Максимальная коммутируемая мощность в принадлежностях
1,5 ВА / 1,5 Вт
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке
Любое
Способ крепления датчика
Круглый паз
Длина кабеля
2,5 м
Форма датчика
Кубическая
Радиус изгиба
28 мм
Вес
16,8 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -40 °C до +70 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Прочность на изгиб
В соответствии со стандартом Festo
Прокладка в кабельных цепях
5 млн. циклов
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания
Нет
Защищен от смены полярности
Нет
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Авторизация
C-Tick
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
