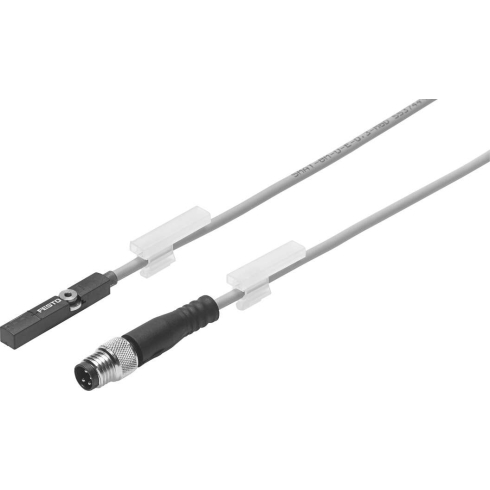

Датчик положения Festo SMAT-8M-U-E-0,3-M8D

Артикул: 192558

Цена по запросу

• В наличии

Описание

Датчик положения Festo SMAT-8M-U-E-0,3-M8D — многофункциональный датчик перемещения, подходит практически для всех цилиндров Festo с Т-образным пазом. Вводится в паз продольно.

Датчик SMAT — надежная измерительная система, которая работает в диапазоне дистанций 50 мм. Производит стандартизированный выходной аналоговый сигнал по току и напряжению через штекер M8x1, независимо от типа используемого привода. Датчик можно прямо подключить к аналоговому входу программируемого контроллера. Положение поршня пневмоцилиндра распознается посредством бесконтактного измерения, дистанцию перемещения можно измерить между любыми точками с точностью 0,1 мм.

Датчик этой серии подходит для таких применений:

  • регистрация объектов. Проверка запрессовки, зажима, положения объекта, сортировка деталей по качеству, замена заготовок;
  • мониторинг процесса. Проверка качества, мониторинг износа, измерение толщины.

Ключевые особенности датчиков SMAT

  • совместимы с большим количеством цилиндров, приводов и захватов Festo;
  • подходят для использования в энергоцепях и роботизации;
  • встроенный датчик выхода за диапазон;
  • есть светодиодная индикация рабочего состояния.

Корпус датчиков перемещения SMAT выполнен из усиленного полиамида и поликарбоната. Материал оплетки кабеля — термопластичный полиуретан.

Основные характеристики

Производитель


Артикул
553744


Наименование
Датчик положения


Серия товара


Группа
Датчики

Внутренний стандарт
IDO28456

Технические характеристики

Измеряемая величина

Положение


Принцип измерения

Магнитный


Диапазон измерения дистанции
До 40 мм


Средний интервал сканирования
2,8 мс


Максимальная скорость перемещения
3 м/с


Электрическое подключение 1, тип монтажа
Фиксация винта


Разрешающая способность при измерении перемещения
<= 0,05 мм


Типичная ошибка линейности
± 0.2 мм на захватах
± 1 мм на цилиндрах


Класс защиты
IP65 IP68


Выходной сигнал

Аналоговый


Точность повторения
± 0.1 мм на цилиндрах
± 0.025 мм на захватах


Напряжение питания
От 15 до 30 В DC


Оптимальное решение для
Всех цилиндров с Т-образным пазом

Электрические характеристики

Тип электрического подключения
Штекер с кабелем по EN 61076-2-104


Электрическое подключение
M8x1


Диапазон сигнала
От 0 до 10 В


Количество контактов
4-пин

Массо-габаритные и монтажные характеристики

Тип крепления
Вставляется в паз сверху


Способ крепления датчика
Т-образный паз


Длина кабеля

0,3 м


Форма датчика

Кубическая


Вес
10 г

Особенности материалов

Материал корпуса
PA (Полиамид) усиленный


Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)


Замечания по материалу
Соответствует директиве RoHS

Условия эксплуатации

Температура окружающей среды

От -25 °C до +75 °C


Специальные характеристики

Стойкий к маслу


Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Условия испытания — по запросу
Энергетическая цепь: 50.000 циклов, радиус изгиба 30 мм
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м


Атрибуты кабеля
Энергетическая цепь + робот


Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC


Сопротивление коррозии

2 — Средняя стойкость к коррозии


Защита от короткого замыкания

Да


Защищен от смены полярности

Для всех электрических соединений

Стандарты

Авторизация
RCM Mark
c UL us — Listed (OL)

Дополнительные характеристики

Индикация состояния
Светодиод красный, зеленый
