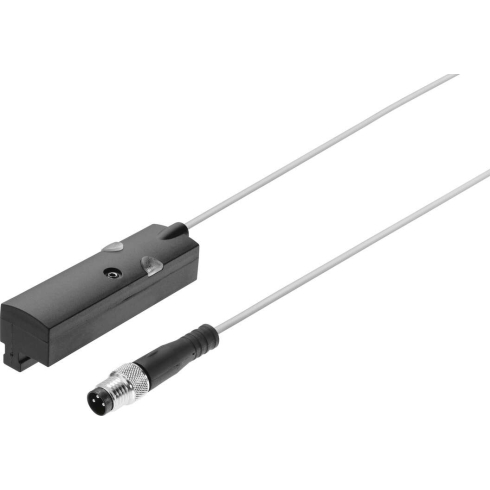

Датчик положения Festo SMAT-8E-S50-IU-E-0,3-M8D

Артикул: 192794

Цена по запросу

• В наличии

Способы оплаты Доставка

Описание

Датчик положения Festo SMAT-8E-S50-IU-E-0,3-M8D — многофункциональный датчик перемещения, подходит практически для всех цилиндров Festo с Т-образным пазом. Вводится в паз продольно.

Датчик SMAT — надежная измерительная система, которая работает в диапазоне дистанций 50 мм. Производит стандартизированный выходной аналоговый сигнал по току и напряжению через штекер M8x1, независимо от типа используемого привода. Датчик можно прямо подключить к аналоговому входу программируемого контроллера. Положение поршня пневмоцилиндра распознается посредством бесконтактного измерения, дистанцию перемещения можно измерить между любыми точками с точностью 0,1 мм.

Датчик этой серии подходит для таких применений:

регистрация объектов. Проверка запрессовки, зажима, положения объекта, сортировка деталей по качеству, замена заготовок;
мониторинг процесса. Проверка качества, мониторинг износа, измерение толщины.

Ключевые особенности датчиков SMAT

совместимы с большим количеством цилиндров, приводов и захватов Festo;
подходят для использования в энергоцепях и роботизации;
встроенный датчик выхода за диапазон;
есть светодиодная индикация рабочего состояния.

Корпус датчиков перемещения SMAT выполнен из усиленного полиамида и поликарбоната. Материал оплетки кабеля — термопластичный полиуретан.

Основные характеристики

Производитель

Festo

Артикул

570134

Наименование

Датчик положения

Серия товара

SMAT

Группа

Датчики

Внутренний стандарт

IDO28456

Технические характеристики

Измеряемая величина

Положение

Принцип измерения

Магнитный

Диапазон измерения дистанции

От 48 до 52 мм

Средний интервал сканирования

2,85 мс

Максимальная скорость перемещения

3 м/с

Электрическое подключение 1, тип монтажа

Фиксация винта

Разрешающая способность при измерении перемещения

0,064 мм

Повторяемость

0,064 мм

Класс защиты

IP65 IP68

Чувствительность, выход по току

0,305 мА/мм

Чувствительность, выход по напряжению

0,152 В/мм

Выходной сигнал

Аналоговый

Ср. линейная погрешность измеренной величины

0,25 мм

Минимальное сопротивление нагрузки, выход по напряжению

2 кОм

Направление выхода

Аксиальный

Напряжение питания

От 15 до 30 В DC

Оптимальное решение для

Всех цилиндров с Т-образным пазом

Электрические характеристики

Тип электрического подключения

Штекер с кабелем по EN 61076-2-104

Электрическое подключение

M8x1

Диапазон сигнала

От 0 до 10 В;от 4 до 20 мА

Количество контактов

4-пин

Максимальное сопротивление нагрузки

500 Ом

Холостой ток

32 мА

Массо-габаритные и монтажные характеристики

Положение при сборке

Любое

Способ крепления датчика

Т-образный паз

Форма датчика

Кубическая

Вес

21,4 г

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием
PC (Поликарбонат)

Материал оплетки кабеля

TPE-U(PUR) (Термопластичный полиуретан)

Замечания по материалу

Соответствует директиве RoHS

Условия эксплуатации

Температура окружающей среды

От -20 °C до +50 °C

Специальные характеристики

Стойкий к маслу

Атрибуты кабеля

Энергетическая цепь + робот

Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC

Сопротивление коррозии

2 — Средняя стойкость к коррозии

Защита от короткого замыкания

Да

Защищен от смены полярности

Для всех электрических соединений

Стандарты

Авторизация

C-Tick
c UL us — Listed (OL)

Дополнительные характеристики

Режим готовности дисплея

Зеленый светодиод

Индикация состояния

Красный светодиод = вне диапазона измерения
