Описание

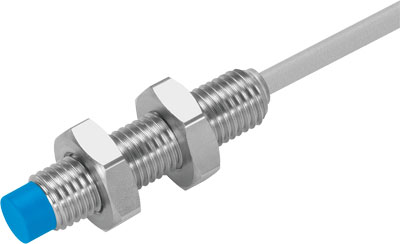

Датчик положения Festo SIEN-M8NB-NS-K-L — круглый бесконтактный датчик положения со стандартным расстоянием срабатывания.
Принцип работы
Индуктивные датчики являются генераторами сигналов, которые бесконтактно реагируют на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д. Имеют такие характеристики:
- обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создаваемое встроенным осциллятором);
- работают по принципу приближения, т.е. объект не оказывает на них механического воздействия;
- переключаются электроникой, работают без механического электрического контакта. Также не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги).
Преимущества индуктивных датчиков
- нет механического износа — это дает большой ресурс работы и продлевает срок службы;
- отсутствуют поломки по причине загрязнения или подгорания контактов;
- нет дребезга контактов и ошибочных срабатываний датчика;
- высокая частота переключений (до 5000 Гц);
- стойкость к вибрации;
- индуктивные датчики полностью герметичные, с высокой степенью защиты.
Основные характеристики
Производитель
Артикул
150392
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
200 мА
Измеряемая величина
Метод измерения
Передаточное число
Алюминий = 0,25
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,2
Латунь = 0,35
Сталь, St 37 = 1,0
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,2
Латунь = 0,35
Сталь, St 37 = 1,0
Расстояние срабатывания
2,5 мм
Гарантированная дистанция переключения
2,03 мм
Гистерезис
<= 0,12 мм
Класс защиты
IP65 IP67
Выходной сигнал
Максимальная частота переключения
3000 Гц
Тип установки
Выступающий
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Пищевой и упаковочной промышленности
Точность повторения при постоянных условиях
0,12 мм
Электрические характеристики
Тип электрического подключения
Кабель
Электрическое состояние выхода
Н. О. контакт
Холостой ток
<= 10 мА
Падение напряжения
<= 2 В
Остаточная пульсация
± 10%
Защита от индуктивной нагрузки
Встроенный
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M8x1
Длина кабеля
2,5 м
Форма датчика
Цилиндрическая
Вес
53 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат) Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
