Описание

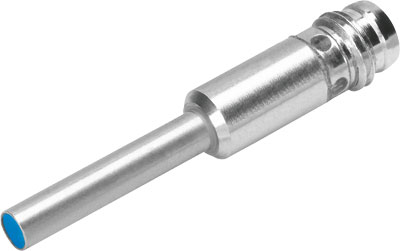

Датчик положения Festo SIEN-4B-NS-S-L — круглый бесконтактный датчик положения со стандартным расстоянием срабатывания.
Принцип работы
Индуктивные датчики являются генераторами сигналов, которые бесконтактно реагируют на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д. Имеют такие характеристики:
- обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создаваемое встроенным осциллятором);
- работают по принципу приближения, т.е. объект не оказывает на них механического воздействия;
- переключаются электроникой, работают без механического электрического контакта. Также не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги).
Преимущества индуктивных датчиков
- нет механического износа — это дает большой ресурс работы и продлевает срок службы;
- отсутствуют поломки по причине загрязнения или подгорания контактов;
- нет дребезга контактов и ошибочных срабатываний датчика;
- высокая частота переключений (до 5000 Гц);
- стойкость к вибрации;
- индуктивные датчики полностью герметичные, с высокой степенью защиты.
Основные характеристики
Производитель
Артикул
150361
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
200 мА
Измеряемая величина
Метод измерения
Передаточное число
Алюминий = 0,4
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0
Нержавеющая сталь, St 18/8 = 0.7
Медь = 0,3
Латунь = 0,4
Сталь, St 37 = 1,0
Расстояние срабатывания
0,8 мм
Гарантированная дистанция переключения
0,64 мм
Класс защиты
IP67
Выходной сигнал
Точность повторения
0,04 мм
Максимальная частота переключения
3000 Гц
Тип установки
Заподлицо
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Пищевой и упаковочной промышленности
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M8x1
Количество контактов
3-жильный
Электрическое состояние выхода
Н. О. контакт
Холостой ток
<= 10 мА
Падение напряжения
2 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Фиксатор
Размер
4 мм
Форма датчика
Цилиндрическая
Вес
9 г
Особенности материалов
Материал корпуса
Нержавеющая легированная сталь
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us — Listed (OL)
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
