Описание

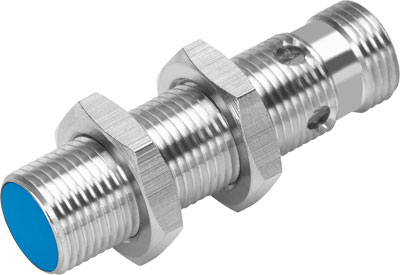

Датчик положения Festo SIEH-M12B-NS-S-L — круглый бесконтактный датчик положения с увеличенным расстоянием срабатывания.
Принцип работы
Датчик этого типа бесконтактно реагирует на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д., вырабатывая электрические сигналы. Электрический сигнал генерируется, когда металлический объект приближается к активной поверхности датчика и входит в пределы дистанции переключения.
Основные преимущества индуктивных датчиков
- нет дребезга контактов и ошибочных срабатываний;
- нет поломок по причине загрязнения или подгорания контактов (индуктивные датчики работают без механического электрического контакта, а переключаются электроникой);
- не нуждаются в механических чувствительных элементах (роликах, кулачках или рычагах) — благодаря этому отсутствует механический износ и датчики имеют большой ресурс работы;
- стойкость к вибрации;
- полная герметичность конструкции и высокая степень защиты.
Ключевые особенности датчиков SIEH
- доступны в миниатюрном исполнении с диаметром 3 мм и корпусом из высококачественной нержавеющей стали;
- увеличенная дистанция переключения;
- полностью защищены от перегрузки, короткого замыкания, смены полярности, индуктивной нагрузки, электростатического разряда, пиков напряжения и высокочастотных полей;
- есть светодиодная индикация рабочего состояния;
- высокая частота переключения.
Корпус индуктивных датчиков SIEH выполнен из легированной нержавеющей стали, материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
150449
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
200 мА
Измеряемая величина
Метод измерения
Передаточное число
Алюминий = 0,4
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,4
Латунь = 0,5
Сталь, St 37 = 1,0
Нержавеющая сталь, St 18/8 = 0.8
Медь = 0,4
Латунь = 0,5
Сталь, St 37 = 1,0
Расстояние срабатывания
4 мм
Гарантированная дистанция переключения
3,24 мм
Гистерезис
<= 0,36 мм
Класс защиты
IP67
Выходной сигнал
Максимальная частота переключения
2500 Гц
Тип установки
Заподлицо
Напряжение питания
От 0 до 30 В DC
Точность повторения при постоянных условиях
0,2 мм
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
3-жильный
Электрическое состояние выхода
Н. О. контакт
Холостой ток
<= 10 мА
Падение напряжения
<= 2 В
Остаточная пульсация
± 10%
Защита от индуктивной нагрузки
Встроенный
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M12
Форма датчика
Цилиндрическая
Вес
30 г
Особенности материалов
Материал корпуса
Латунь PBT (Полибутилентерефталат) Никелирование
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
C-Tick c UL us — Listed (OL)
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
