Описание

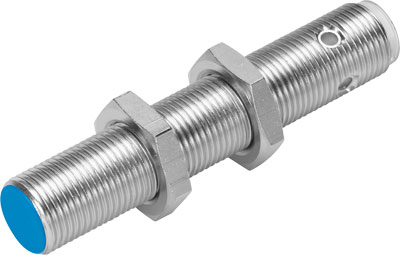

Датчик положения Festo SIED-M12B-ZO-S-L — круглые бесконтактные датчики положения для постоянного и переменного тока. Со стандартным расстоянием срабатывания.
Принцип работы
Индуктивные датчики — генераторы сигналов, которые бесконтактно реагируют на перемещения рабочих органов машин, роботов, конвейерных систем и других объектов, вырабатывая электрические сигналы. Имеют встроенный осциллятор, который создает высокочастотное магнитное поле. Все токопроводящие объекты, которые проходят или остаются в этом поле, обнаруживаются индуктивными датчиками.
Датчики такого типа имеют ряд преимуществ:
- нет механического износа (бесконтактная работа, отсутствие механических чувствительных элементов). В результате — большой ресурс работы и долгий срок службы;
- нет поломок из-за загрязнения или подгорания контактов;
- нет дребезга контактов и в результате ошибочных срабатываний;
- высокая частота переключения;
- стойкость к вибрациям;
- полностью герметичные с высокой степенью защиты.
Ключевые особенности индуктивных датчиков SIED
- экономичное решение с корпусом из усиленного пластика, стойкого к коррозии;
- доступны варианты исполнения с корпусом из металла или полиамида;
- для постоянного и переменного напряжения;
- одобрены для применения в пищевой и упаковочной промышленности;
- оснащены светодиодной индикацией рабочего состояния.
Корпус датчиков SIED выполнен из усиленного полиамида или никелированной латуни. Материал оплетки кабеля — поливинилхлорид или полиуретан.
Основные характеристики
Производитель
Артикул
538273
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
200 мА
Измеряемая величина
Метод измерения
Передаточное число
Алюминий = 0,5
Нержавеющая сталь, St 18/8 = 0.9
Медь = 0,4
Латунь = 0,6
Сталь, St 37 = 1,0
Нержавеющая сталь, St 18/8 = 0.9
Медь = 0,4
Латунь = 0,6
Сталь, St 37 = 1,0
Расстояние срабатывания
2 мм
Гарантированная дистанция переключения
1,62 мм
Гистерезис
От 0,02 до 0,44 мм
Класс защиты
IP67
Точность повторения
0,1 мм
Линейная частота
50 Гц
Максимальная частота переключения
1200 Гц (DC) 25 Гц (AC)
Тип установки
Заподлицо
Напряжение питания
От 20 до 320 В DC / От 20 до 265 В AC
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
2-пин
Минимальный ток нагрузки
5 мА
Электрическое состояние выхода
Н. З. контакт
Холостой ток
<= 1,5 мА
Падение напряжения
<= 8 В
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M12
Момент затяжки
10 Нм
Форма датчика
Цилиндрическая
Вес
20 г
Особенности материалов
Материал корпуса
Латунь PA (Полиамид) Никелирование
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +85 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по оборудованию низкого напряжения
Сопротивление коррозии
1 — Низкая стойкость к коррозии
Защита от короткого замыкания
Нет
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us — Listed (OL)
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
