Описание

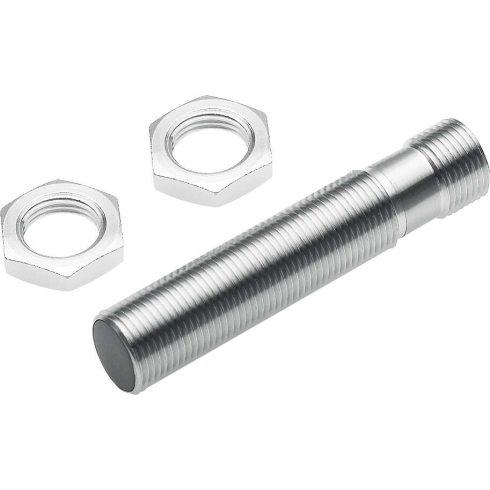

Датчик положения Festo SIEA-M12B-UI-S — круглый бесконтактный датчик положения с аналоговым входом. С индуктивным принципом измерения. Дополнительно к традиционным измерениям и задачам мониторинга и управления аналоговый датчик открывает новые возможности — например, при измерении вибрации и изменяющегося расстояния до объекта.
Основные характеристики индуктивных датчиков
- обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (которое создается встроенным осциллятором);
- работают по принципу приближения — объект не оказывает на них механического воздействия;
- датчики этого типа не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги);
- работают без механического электрического контакта, а переключаются электроникой.
Преимущества индуктивных датчиков SIEA
- большой ресурс работы — нет механического износа, поэтому датчики долго служат;
- нет поломок по причине загрязнения или подгорания контактов;
- нет ошибочных срабатываний (в результате дребезга контактов);
- высокая частота переключения;
- стойкость к вибрации;
- полностью герметичная конструкция, с высокой степенью защиты;
- есть защита от короткого замыкания и смены полярности в диапазоне рабочего напряжения.
Корпус датчиков SIEA с аналоговым входом выполнен из хромированной латуни.
Основные характеристики
Производитель
Артикул
538292
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Метод измерения
Диапазон измерения дистанции
От 0 до 6 мм
Передаточное число
Алюминий = 0,28
Нержавеющая сталь, St 18/8 = 0.47
Медь = 0,2
Латунь = 0,35
Сталь, St 37 = 1,0
Нержавеющая сталь, St 18/8 = 0.47
Медь = 0,2
Латунь = 0,35
Сталь, St 37 = 1,0
Разрешающая способность при измерении перемещения
0,001 мм
Температурный дрейф от реальной дистанции переключения
? ±5% (от 0°C до +70°C); <bar> ? ±10% (от -25°C до 0°C)
Класс защиты
IP67
Ширина полосы пропускания
1000 Гц (-3 дБ когда s = 3 мм)
Максимальная нагрузка по току на аналоговом выходе по напряжению
10 мА
Выходной сигнал
Максимальная нагрузка на аналоговом выходе по напряжению
500 Ом
Максимальный выход по току/напряжению без объекта
120 %
Точность повторения
0,3 мм
Максимальная частота переключения
1000 Гц
Тип установки
Заподлицо
Напряжение питания
От 15 до 30 В DC
Точность повторения при постоянных условиях
+/- 0,01 мм
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 61076-2-104
Электрическое подключение
M12x1
Диапазон сигнала
От 0 до 10 В;от 4 до 20 мА
Количество контактов
4-пин
Холостой ток
<= 10 мА
Остаточная пульсация
20 %
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M12
Момент затяжки
10 Нм
Форма датчика
Цилиндрическая
Вес
33 г
Особенности материалов
Материал корпуса
Латунь Хромирование
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для рабочего напряжения
Стандарты
Авторизация
RCM Mark c UL us — Listed (OL)
