Описание

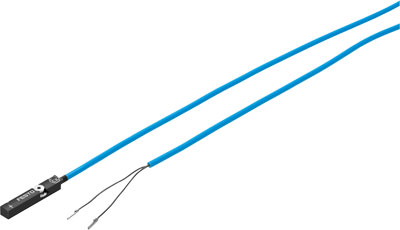

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.
Ключевые особенности датчиков SDBT
- стойкие к маслам;
- стойкие к полям и брызгам сварки;
- устойчивы к ультрафиолету;
- есть светодиодная индикация рабочего состояния;
- с защитой от короткого замыкания и смены полярности;
- есть взрывозащищенное исполнение.
Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.
Основные характеристики
Производитель
Артикул
579071
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Положение
Метод измерения
Максимальная входная мощность
T4: 350 мВт T6: 72 мВт
Повторяемость дискретного выхода
0,1 мм
Эффективная индуктивность
30 мкГн
Эффективная мощность
79 нФ
Класс защиты
IP65 IP68
Выходной сигнал
NAMUR
Время включения
< 1 мс
Время выключения
< 1 мс
Максимальная частота переключения
330 Гц
Направление выхода
Аксиальный
Напряжение питания
От 7,5 до 18 В DC
Оптимальное решение для
Пневмоцилиндров
Максимальный момент затяжки
0,6 Нм
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов
2-пин
Максимальный входной ток
0,25 A
Максимальное входное напряжение
28 В
Номинальное рабочее напряжение
8,2 В DC
Электрическое состояние выхода
NAMUR
Остаточный ток
От 0,4 до 1 мА
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке
Любое
Способ крепления датчика
Т-образный паз
Длина кабеля
5 м
Форма датчика
Кубическая
Вес
53 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Материал изоляции
PP (Полипропилен )
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -40 °C до +85 °C
Специальные характеристики
Стойкий к маслу
Взрывозащита типа (Пыль)
Ex ia IIIC T135°C Da
Условия испытания кабеля
По запросу
Атрибуты кабеля
Пригоден для кабельных цепей
Категория ATEX (Газ)
II 1G
Взрывозащита типа (Газ)
Ex ia IIC T4…T6 Ga
Взрывобезопасная температура окружающей среды
Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 1D
Прочность на изгиб
В соответствии со стандартом Festo
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-6
Сертификационный департамент
DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X
Авторизация
RCM Mark
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX)
Дополнительные характеристики
Цвет корпуса
Черный
Цвет оплетки кабеля
голубой
Рабочий режим дисплея
Жёлтый светодиод
