Описание

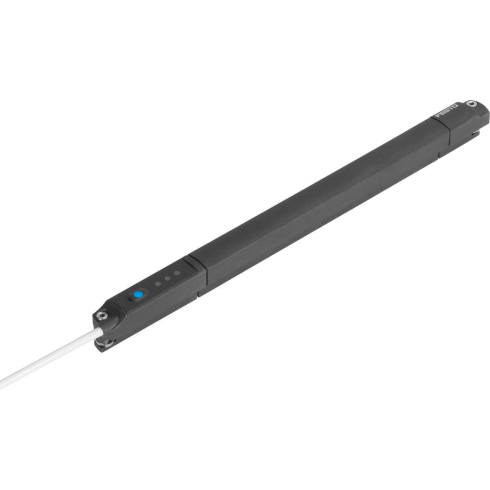

Датчик положения Festo SDAT-MHS-M160-1L-SA-E-0.3-M8 — датчик для Т-образного паза. Подходит для применения с различными приводами и захватами Festo. Используется для определения движения поршня в пневматических приводах. Идеальное решение для применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения (например, при операциях запрессовки, завинчивания, клепки, ультразвуковой сварки и т.д.).
Ключевые особенности датчиков SDAT
- высокая точность повторения;
- программируемый IO-Link или дискретный выход;
- стойкие к маслу;
- кабели датчиков имеют высокую прочность на изгиб и стойкость к скручиванию;
- совместимы со всеми приводами Festo;
- есть светодиодная индикация рабочего состояния;
- 5 типоразмеров.
Корпус датчиков перемещения SDAT выполнен из никелированной латуни, усиленного полиамида, полиэстера и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики
Производитель
Артикул
1531269
Наименование
Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Зона чувствительности
От 0 до 160 мм
Измеряемая величина
Положение
Метод измерения
Холла
Принцип измерения
Магнитный
Средний интервал сканирования
1 мс
Максимальная скорость перемещения
3 м/с
Разрешающая способность при измерении перемещения
0,05 мм
Типичная ошибка линейности
±0,25 мм
Класс защиты
IP65 IP68
Чувствительность, выход по току
0,1 мА/мм
Выходной сигнал
PNP
Время включения
< 2 мс
Время выключения
< 2 мс
Точность повторения
0,1 мм
Максимальная частота переключения
1 кГц
Направление выхода
Аксиальный
Напряжение питания
От 15 до 30 В DC
Оптимальное решение для
Применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения
Максимальная характеристика контакта
2,7 Вт DC
Электрические характеристики
Тип электрического подключения
Разъем с кабелем по EN 61076-2-104
Электрическое подключение
M8x1
Диапазон сигнала
От 4 до 20 мА
Количество контактов
4-пин
Номинальное рабочее напряжение
24 В DC
Электрическое состояние выхода
Н. З. или Н. О. контакт
Максимальное сопротивление нагрузки
500 Ом
Падение напряжения
2,5 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип присоединения
Вращающаяся резьба
Тип крепления
Вставляется в паз сверху
Положение при сборке
Любое
Способ крепления датчика
Т-образный паз
Длина кабеля
0,3 м
Форма датчика
Кубическая
Вес
35 г
Интерфейс
Протокол
I-Port
IO-Link
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса IN
2 байт
IO-Link, данные процесса содержат IN
12 бит PDV (значение измерения позиции)
4 бит BDC (мониторинг позиции)
4 бит BDC (мониторинг позиции)
IO-Link, минимальное время цикла
1 мс
Особенности материалов
Материал корпуса
Никелированная латунь
PA (Полиамид) с армированием
Полиэстер
Нержавеющая легированная сталь
PA (Полиамид) с армированием
Полиэстер
Нержавеющая легированная сталь
Материал фольги
Полиэстер
Материал электрического контакта
Медный сплав
Позолочен
Позолочен
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark
c UL us — Listed (OL)
c UL us — Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Опции настройки
IO-Link
Кнопка
Кнопка
Цвет оплетки кабеля
Серый
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Индикация состояния
Красный светодиод
