Описание
Основные характеристики
Производитель
Артикул
8075668
Наименование

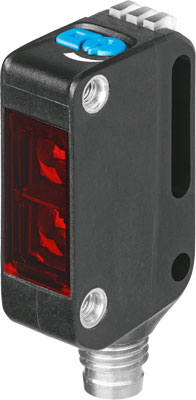

Датчик дистанции
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мA
Минимальный диаметр объекта
10 мм
Измеряемая величина
Дистанция
Метод измерения
Диффузионный
Принцип измерения
Диапазон измерения дистанции
От 40 до 100 мм
Максимальный диаметр пятна
8 мм в диапазоне чувствительности 100 мм
Разрешающая способность при измерении перемещения
0,1 мм
Класс защиты
IP65 IP67I P69K
Выходной сигнал
PNP или NPN или IO-Link
Точность повторения
0,5 мм
Максимальная частота переключения
135 Гц
Напряжение питания
От 10 до 30 В DC
Температурный коэффициент
0,03 %/K
Ошибка линейности, полный диапазон измеряемой величины
0,75 %
Тип переключения
Темнотой или светом
Электрические характеристики
Тип электрического подключения
Штекер по EN 61076-2-104
Электрическое подключение
M8x1
Количество контактов
3-жильный
Электрическое состояние выхода
Н. З. или Н. О. контакт
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Холостой ток
25 мA
Падение напряжения
От 0 до 1,5 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винтов М3
Положение при сборке
Любое
Момент затяжки
0,8 Нм
Форма датчика
Кубическая
Вес
10 г
Интерфейс
Функция таймера
Via IO-Link
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Переменная данных процесса (PDV)ИдентификациядиагностикаTeach channelСигнальный канал переключения (SSC)
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
2 бит
IO-Link, ширина данных процесса IN
3 байт
IO-Link, данные процесса содержат IN
1 бит (показатель качества сигнала)16 бит PDV (дистанция)2 бит SSC (сигнал переключения)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
2 Кбайт
IO-Link, содержание данных процесса OUT
1 бит (отключение излучателя)1 бит (удерживать)
Особенности материалов
Материал корпуса
PC PMMA
Материал ссылки
Стандартный белый 90%, 100×100 мм
Материал электрического контакта
Латунь, позолоченная
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От +10 °C до +60 °C
Степень загрязнения
3
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU RoHS
Сопротивление коррозии
1 — Низкая стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Сертификационный департамент
UL E232949
Авторизация
RCM Markc UL us — Listed (OL)
Дополнительные характеристики
Тип освещения
Красный LED
Опции настройки
IO-LinkПотенциометрTeach-In
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
