Описание
Основные характеристики
Производитель
Артикул
8075673
Наименование

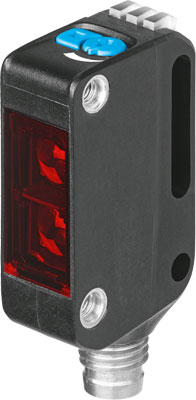

Датчик дистанции
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мA
Минимальный диаметр объекта
4 мм
Измеряемая величина
Дистанция
Метод измерения
Диффузионный
Принцип измерения
Диапазон измерения дистанции
От 40 до 100 мм
Максимальный диаметр пятна
3 мм в диапазоне чувствительности 100 мм
Разрешающая способность при измерении перемещения
0,1 мм
Класс защиты
IP65 IP67I P69K
Выходной сигнал
PNP или NPN или IO-Link
Точность повторения
0,5 мм
Максимальная частота переключения
270 Гц
Напряжение питания
От 10 до 30 В DC
Температурный коэффициент
0,03 %/K
Класс защиты лазера
1
Ошибка линейности, полный диапазон измеряемой величины
0,75 %
Тип переключения
Темнотой или светом
Электрические характеристики
Тип электрического подключения
Розетка разъема по EN 61076-2-104
Электрическое подключение
M8x1
Количество контактов
3-жильный
Электрическое состояние выхода
Н. З. или Н. О. контакт
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Холостой ток
25 мA
Падение напряжения
От 0 до 1,5 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием для винтов М3
Положение при сборке
Любое
Момент затяжки
0,8 Нм
Форма датчика
Кубическая
Вес
10 г
Интерфейс
Функция таймера
Via IO-Link
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Переменная данных процесса (PDV)ИдентификациядиагностикаTeach channelСигнальный канал переключения (SSC)
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
2 бит
IO-Link, ширина данных процесса IN
3 байт
IO-Link, данные процесса содержат IN
1 бит (показатель качества сигнала)16 бит PDV (дистанция)2 бит SSC (сигнал переключения)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
2 Кбайт
IO-Link, содержание данных процесса OUT
1 бит (отключение излучателя)1 бит (удерживать)
Особенности материалов
Материал корпуса
PC PMMA
Материал ссылки
Стандартный белый 90%, 100×100 мм
Материал электрического контакта
Латунь, позолоченная
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От +10 °C до +60 °C
Степень загрязнения
3
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU RoHS
Сопротивление коррозии
1 — Низкая стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Сертификационный департамент
UL E232949
Авторизация
RCM Markc UL us — Listed (OL)
Дополнительные характеристики
Тип освещения
Лазеркрасный
Опции настройки
IO-Link, Потенциометр, Teach-In
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
