Описание

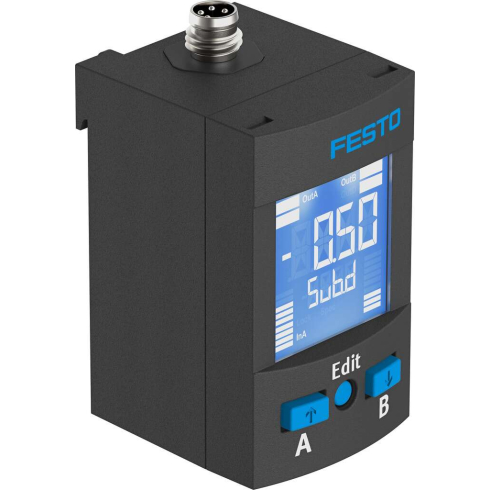

Датчик давления Festo SPAU-P16R-H-G18FD-L-PNLK-PNVBA-M12U — датчик для контроля сжатого воздуха и неагрессивных газов. Передает значение давления в качестве сигнала переключения, аналогового сигнала или IO-Link на подключенную систему управления. Есть исполнения с дисплеем или без него.
Датчик SPAU применяется для таких задач:
- контроль сети;
- мониторинг давления на регуляторе давления;
- контроль герметичности;
- определение объектов.
Ключевые особенности датчиков давления SPAU
- метод измерения — пьезорезистивный датчик давления;
- удаленное управление и параметризация через IO-Link;
- быстрый и легкий монтаж;
- прочная конструкция. Могут использоваться в суровых окружающих условиях;
- 13 диапазонов измерения давления в пределах от -1 до 16 бар.
Рабочая среда датчиков SPAU — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе). Также датчики могут работать с инертными газами.
Основные характеристики
Производитель
Артикул
8001222
Наименование
Датчик давления
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Диапазон измерения давления
От 0 до 16 бар
Измеряемая величина
Давление
Метод измерения
Пьезорезистивный
Тип измеряемого давления
Разрешение аналого-цифрового преобразователя
12 бит
Класс защиты
IP65 IP67
Время нарастания
3 мс
Выходной сигнал
PNP (2х) или NPN (2х) или IO-Link
Минимальное сопротивление нагрузки, выход по напряжению
10 кОм
Точность повторения
0,3% FS
Диапазон перегрузки
20 бар
Диапазон установки порогового значения
От 0 до 100 %
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Сжатого воздуха и неагрессивных газов
Диапазон настройки гистерезиса
От 0 до 90 %
Температурный коэффициент
0,05% FS/K
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Диапазон сигнала
От 0 до 10 В, от 4 до 20 мА, от 1 до 5 В
Количество контактов
4-пин
Электрическое состояние выхода
Н. З. или Н. О. контакт
Максимальное сопротивление нагрузки
500 Ом
Массо-габаритные и монтажные характеристики
Тип присоединения
Штуцер
Тип крепления
С верхней рейкой
Положение при сборке
Любое
Вес
70 г
Подключение к среде
G1/8
Метрологические характеристики
Точность, полный диапазон измеряемой величины
2 % FS
Интерфейс
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC) Переменная данных процесса (PDV) Идентификация диагностика Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 байт
IO-Link, ширина данных процесса IN
2 байт
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления) 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 Килобайт
Особенности материалов
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух, инертные газы
Примечание по рабочей среде
Возможна работа со смазкой
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU RoHS
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark c UL us — Listed (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Функция переключения
Свободно программируемый
Тип дисплея
ЖК-индикатор с подсветкой
Опции настройки
Teach-In IO-Link Через дисплей и кнопки
Единицы измерения
МПа, бар, кПа, кгс/см?, мм рт. ст., psi, inchH2O
Защита от несанкционированной перенастройки
IO-Link PIN-Code
