Описание

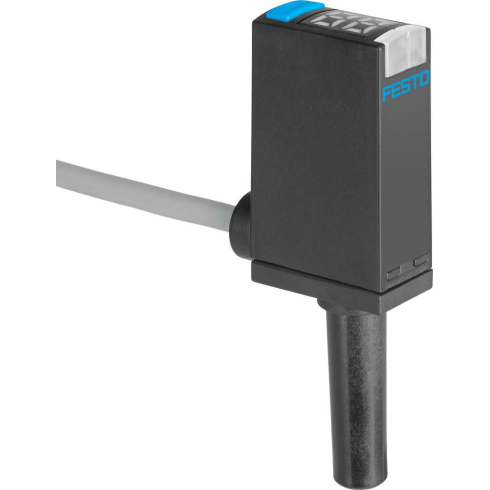

Датчик давления Festo SPAE-V1R-S4-PNLK-2.5K — электронный датчик давления с пьезорезистивным измерительным элементом, клавишей управления и выходом переключателя, с возможностью переключения PNP/NPN. Идеальное решение для вакуумных устройств Pick and Place, которые применяются для монтажа мелких деталей.
Также подходит для мониторинга давления в пневматических системах.
Ключевые особенности датчиков давления SPAE
- встроенная обработка сигналов;
- цифровая процентная индикация давления;
- гибкий и простой монтаж с использованием фланца, вставной втулки, цанговых штуцеров для встраивания в линию, переходников и настенных креплений;
- компактные и очень легкие. Идеально подходят для динамичных применений;
- все введенные параметры могут передаваться на другие датчики SPAE (функция репликации);
- коммуникационный интерфейс IO-Link.
Рабочая среда датчиков давления SPAE — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (с распылением масла в сжатом воздухе).
Корпус датчиков SPAE выполнен из усиленного полиамида. Материал уплотнительного кольца — нитриловая резина.
Основные характеристики
Производитель
Артикул
8001440
Наименование
Датчик давления
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Диапазон измерения давления
От 0 до -1 бар
Измеряемая величина
Давление
Метод измерения
Пьезорезистивный
Тип измеряемого давления
Разрешение аналого-цифрового преобразователя
10 бит
Класс защиты
IP40
Выходной сигнал
PNP или NPN или IO-Link
Точность повторения
0,3% FS
Диапазон индикации, нижний предел
0% FS
Диапазон индикации, верхний предел
99% FS
Диапазон перегрузки
5 бар
Диапазон установки порогового значения
От 1 до 98 %
Напряжение питания
От 8 до 30 В DC
Оптимальное решение для
Вакуумных устройств
Температурный коэффициент
0,05% FS/K
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов
3-жильный
Электрическое состояние выхода
Н. З. или Н. О. контакт
Массо-габаритные и монтажные характеристики
Тип присоединения
Цанга
Тип крепления
Штекерный
Положение при сборке
Любое
Длина кабеля
2,5 м
Вес
40 г
Подключение к среде
QS-4
Метрологические характеристики
Точность, полный диапазон измеряемой величины
1,5 % FS
Интерфейс
Протокол
IO-Link
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, классы функции
Бинарные каналы данных (BDC) Переменная данных процесса (PDV) Идентификация диагностика Teach channel
IO-Link, режим связи
COM2 (38,4 кБод)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 байт
IO-Link, ширина данных процесса IN
2 байт
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления) 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 Килобайт
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура рабочей среды
От 0 °C до +50 °C
Температура окружающей среды
От 0 °C до +50 °C
Рабочая среда
Сжатый воздух
Примечание по рабочей среде
Возможна работа со смазкой
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
2 — Средняя стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark c UL us — Recognized (OL)
Дополнительные характеристики
Функция переключающего элемента
Переключаемый
Функция переключения
Свободно программируемый
Тип дисплея
Светодиодная индикация 2-значный
Опции настройки
Teach-In IO-Link Через дисплей и кнопки
Единицы измерения
%FS
Защита от несанкционированной перенастройки
PIN-Code
Рабочий режим дисплея
Жёлтый светодиод
