Описание

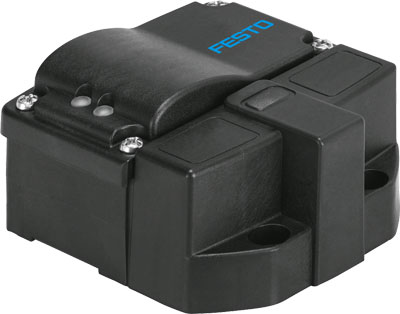

Блок датчиков Festo SRBG-C1-N-1-ZU-C2-C2 — блок индуктивных сдвоенных датчиков с компактным корпусом со штекерным присоединением M12.
Ключевые особенности блоков датчиков SRBG
- датчики этой серии — компактное решение, предназначенное для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, оснащенной пневматическим неполноповоротным приводом;
- устанавливаются непосредственно на четвертьоборотные приводы по стандарту VDI/VDE 3845. Для установки блока датчиков не требуются дополнительные монтажные принадлежности, что обеспечивает компактность конструкции;
- состояние питания, включение датчиков положения и распределителя показывают светодиодные индикаторы, расположенные сбоку;
- есть искробезопасное исполнение, которое отвечает требованиям ATEX и SIL 2;
- также есть исполнение AS-interface с расширенными возможностями адресации: поддержка A/B ведомых устройств с расширением адресов до 62 ведомых.
Корпус блоков датчиков выполнен из PBT (полибутилентерефталата), материал винтов — высоколегированная нержавеющая сталь.
Основные характеристики
Производитель
Артикул
3568166
Наименование
Блок датчиков
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Угол поворота, положение
Метод измерения
Индуктивный
Принцип измерения
Электрический
Тип исполнения
Общепромышленное
Класс защиты
IP67
Выходной сигнал
Неконтактный 2-проводной
Максимальная частота переключения
500 Гц
Напряжение питания
От 6 до 60 В DC
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Подключение к арматуре
VDI/VDE 3845
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1,5
Минимальный ток нагрузки
4 мА
Подключение электрического выхода
Пружинная клемма
Электрическое состояние выхода
Н. О. контакт
Остаточный ток
От 0 до 1 мА
Падение напряжения
<= 6 В
Массо-габаритные и монтажные характеристики
Тип крепления
Прямой монтаж
Положение при сборке
Любое
Форма датчика
Угловая
Вес
170 г
Номинальное поперечное сечение кабеля
От 0,2 до 2,5 мм?
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)
Материал винтов
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Степень загрязнения
3
Температура хранения
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
VDI/VDE 3845
VDI/VDE 3845
Авторизация
RCM Mark
c UL us (OL)
c UL us (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
Индикация состояния
Желтый светодиод = статус переключения распределителя
