Описание

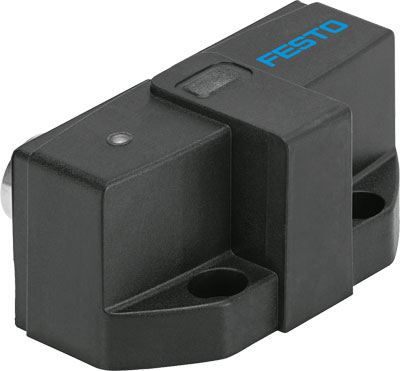

Блок датчиков Festo SRBG-C1-N-1-AS-M12-M12 — блок индуктивных сдвоенных датчиков с компактным корпусом со штекерным присоединением M12.
Ключевые особенности блоков датчиков SRBG
- датчики этой серии — компактное решение, предназначенное для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, оснащенной пневматическим неполноповоротным приводом;
- устанавливаются непосредственно на четвертьоборотные приводы по стандарту VDI/VDE 3845. Для установки блока датчиков не требуются дополнительные монтажные принадлежности, что обеспечивает компактность конструкции;
- состояние питания, включение датчиков положения и распределителя показывают светодиодные индикаторы, расположенные сбоку;
- есть искробезопасное исполнение, которое отвечает требованиям ATEX и SIL 2;
- также есть исполнение AS-interface с расширенными возможностями адресации: поддержка A/B ведомых устройств с расширением адресов до 62 ведомых.
Корпус блоков датчиков выполнен из PBT (полибутилентерефталата), материал винтов — высоколегированная нержавеющая сталь.
Основные характеристики
Производитель
Артикул
3567908
Наименование
Блок датчиков
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Угол поворота, положение
Метод измерения
Индуктивный
Принцип измерения
Электрический
Тип исполнения
Общепромышленное
Класс защиты
IP67
Выходной сигнал
AS-Interface
Максимальная частота переключения
100 Гц
Напряжение питания
От 26,5 до 31,6 В DC
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Подключение к арматуре
VDI/VDE 3845
Максимальная характеристика контакта
2,5 Вт DC
Электрические характеристики
Тип электрического подключения
Штекер по EN 60947-5-2
Электрическое подключение
M12x1
Количество контактов
4-пин
Максимальное выходное коммутируемое напряжение
26,4 В DC
Электрическое состояние выхода
Н. З. или Н. О. контакт
Холостой ток
<= 35 мА
Массо-габаритные и монтажные характеристики
Тип крепления
Прямой монтаж
Положение при сборке
Любое
Форма датчика
Угловая
Вес
70 г
Интерфейс
AS-интерфейс, версия протокола
V3.0
AS-интерфейс, диапазон адресации
От 1A до 31A (0)
AS-интерфейс, идентификация изделия
IO-Code: D
ID-Code: A
ID1-Code: 7
ID2-Code: E
ID-Code: A
ID1-Code: 7
ID2-Code: E
Протокол
AS-Interface
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)
Материал винтов
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Степень загрязнения
3
Температура хранения
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Стандарты
Соответствует стандарту
EN 60947-5-2
VDI/VDE 3845
VDI/VDE 3845
Авторизация
RCM Mark
c UL us (OL)
c UL us (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Индикация состояния
Желтый светодиод = статус переключения распределителя
Красный светодиод = разрыв провода/короткое замыкание на распределителе
Красный светодиод = разрыв провода/короткое замыкание на распределителе
