Описание

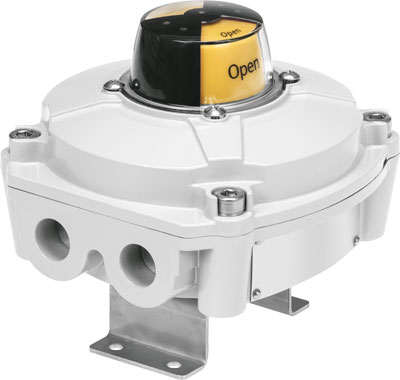

Блок датчиков Festo SRBE-CA3-YR90-N-20N-ZC-C2M20-EX — блок индуктивных, герконовых или электромеханических датчиков, предназначенные для установки на неполноповоротные приводы.
Ключевые особенности блоков датчиков SRBE
- Используются для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, оснащенной пневматическими неполноповоротными приводами:
- быстрая и простая установка с помощью монтажных адаптеров и предустановленной монтажной скобы;
- подходят для применения во взрывоопасных зонах;
- оснащены хорошо видимым трехмерным индикатором положения. Позволяет быстро определять текущее положение поворотного привода;
- имеют прочную и устойчивую к коррозии конструкцию. Идеально подходят для применения в сложных условиях окружающей среды.
Корпус блоков датчиков выполнен из алюминиевой отливки, вал и винты — из легированной нержавеющей стали. Материал уплотнений — нитриловая резина.
Основные характеристики
Производитель
Артикул
3471013
Наименование
Блок датчиков
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Угол поворота, положение
Метод измерения
Индуктивный
Принцип измерения
Электрический
Тип исполнения
Взрывозащищенное
Диапазон измерения угла
От 0 до 90 °
Класс защиты
IP65
Выходной сигнал
NAMUR
Напряжение питания
8,2 В DC
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Подключение к арматуре
На фланце по ISO 5211
Электрические характеристики
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Количество контактов
10-пин
Электрическое состояние выхода
Н. З. контакт
Массо-габаритные и монтажные характеристики
Тип крепления
Без монтажной скобы
Положение при сборке
Любое
Форма датчика
Угловая
Вес
1700 г
Номинальное поперечное сечение кабеля
От 0,25 до 2,5 мм?
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал диска
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал монтажной скобы
Легированная сталь, нержавеющая
Материал индикатора
PC
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +60 °C
Уровень целостности безопасности (SIL)
SIL 2
Взрывозащита типа (Пыль)
Ex tb IIIC T61°C Db
Степень загрязнения
3
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
Ex d IIC T6 Gb
Взрывобезопасная температура окружающей среды
-20°C ? Ta ? +60°C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU по взрывозащите (ATEX)
В соответствии с директивой EU по взрывозащите (ATEX)
Категория ATEX (Пыль)
II 2D
Стандарты
Соответствует стандарту
EN 60947-5-6
ISO 5211
VDI/VDE 3845
ISO 5211
VDI/VDE 3845
Сертификационный департамент
DNV 16.0067X
FTZU 15 ATEX 0095X
GYJ 16.1497X
IECEx FTZU 15.0014X
FTZU 15 ATEX 0095X
GYJ 16.1497X
IECEx FTZU 15.0014X
Авторизация
RCM Mark
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (BR)
EPL Db (CN)
EPL Db (IEC-EX)
EPL Gb (BR)
EPL Gb (CN)
EPL Gb (IEC-EX)
EPL Db (CN)
EPL Db (IEC-EX)
EPL Gb (BR)
EPL Gb (CN)
EPL Gb (IEC-EX)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Цвет корпуса
Серебряный
Индикатор позиции
Желтый/красный
