Описание

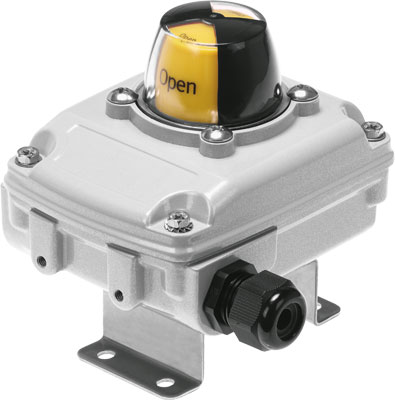

Блок датчиков Festo SRBC-CA3-YR90-N-1-N-C2P20 предназначен для получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом. В комплекте к блокам датчиков — монтажный мост.
Ключевые особенности блоков датчиков SRBC
- быстро и просто устанавливаются на приводы с монтажным интерфейсом VDI/VDE 3845;
- оснащены хорошо видимым трехмерным индикатором положения — позволяет быстро определять текущее положение поворотного привода;
- имеют прочную и стойкую к коррозии конструкцию. Идеально подходят для применения в тяжелых условиях при автоматизации технологических процессов;
- электромеханические, герконовые или индуктивные датчики — практически для любых применений;
- доступны во взрывобезопасных исполнениях — для использования в потенциально взрывоопасной среде.
Корпус блоков датчиков SRBC выполнен из алюминиевой отливки, вал и винты — из высоколегированной нержавеющей стали. Материал уплотнений — нитриловая резина.
Основные характеристики
Производитель
Артикул
3482809
Наименование
Блок датчиков
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Угол поворота, положение
Метод измерения
Индуктивный
Принцип измерения
Электрический
Тип исполнения
Общепромышленное
Диапазон измерения угла
От 0 до 90 °
Класс защиты
IP67 NEMA 4/IP4X
Выходной сигнал
NPN
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Подключение к арматуре
На фланце по ISO 5211
Электрические характеристики
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Количество контактов
10-пин
Электрическое состояние выхода
Н. О. контакт
Остаточный ток
От 0 до 0,5 мА
Холостой ток
<= 15 мА
Падение напряжения
<= 3 В
Массо-габаритные и монтажные характеристики
Тип крепления
Без монтажной скобы
Положение при сборке
Любое
Допустимый диаметр кабеля
От 5 до 13 мм
Форма датчика
Угловая
Вес
800 г
Номинальное поперечное сечение кабеля
От 0,25 до 2,5 мм?
Особенности материалов
Материал корпуса
Алюминиевое литье под давление
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал заглушки
PA (Полиамид)
Материал диска
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал монтажной скобы
Легированная сталь, нержавеющая
Материал индикатора
PC (Поликарбонат)
Материал соединения кабеля
PA (Полиамид)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +70 °C
Уровень целостности безопасности (SIL)
SIL 2
Степень загрязнения
3
Температура хранения
От -20 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU RoHS
В соответствии с директивой EU RoHS
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
ISO 5211
VDI/VDE 3845
ISO 5211
VDI/VDE 3845
Авторизация
RCM Mark
c CSA us (OL)
c CSA us (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Цвет корпуса
Серебряный
Индикатор позиции
Желтый/красный
