Описание

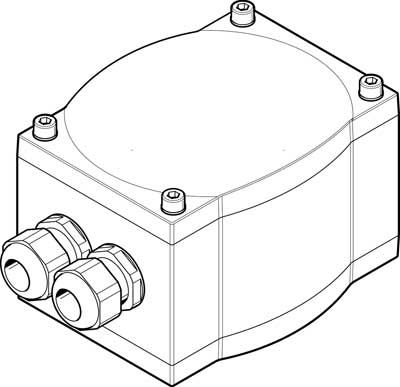

Блок датчиков Festo SRAP-M-CA1-270-1-A-T2P20 — блок аналоговых датчиков, предназначенные для отслеживания положения поворотных приводов. Принцип измерения — магнитный датчик Холла.
Ключевые особенности блоков датчиков SRAP
- прочный, коррозионностойкий и водонепроницаемый металлический корпус. Подходят для применения в суровых, коррозионных и потенциально взрывоопасных условиях;
- нечувствительны к вибрациям. Всегда поддерживают стабильный сигнал, так как датчик не контактирует с валом привода;
- блок аналоговых датчиков не только сообщает позицию «открыто/закрыто» неполноповоротного привода, но также фиксирует весь диапазон поворота привода и сообщает это контроллеру через аналоговый сигнал.
Корпус блоков датчиков выполнен из алюминиевого сплава.
Основные характеристики
Производитель
Артикул
570527
Наименование
Блок датчиков
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Измеряемая величина
Угол поворота, положение
Метод измерения
Холла
Принцип измерения
Электрический
Тип исполнения
Общепромышленное
Диапазон измерения угла
От 0 до 270 °
Класс защиты
IP65
Выходной сигнал
Аналоговый
Напряжение питания
От 15 до 30 В DC
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Электрические характеристики
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Диапазон сигнала
От 4 до 20 мА
Количество контактов
9-пин
Повторяемость аналогового сигнала
1 °
Электрическое состояние выхода
Н. З. или Н. О. контакт
Напряжение изоляции
50 В
Импульсная мощность
0,8 кВ
Холостой ток
От 12 до 20 мА
Массо-габаритные и монтажные характеристики
Тип крепления
На монтажной рейке
Положение при сборке
Любое
Допустимый диаметр кабеля
От 5 до 13 мм
Форма датчика
Угловая
Вес
1000 г
Номинальное поперечное сечение кабеля
2,5 мм?
Интерфейс
Максимальная длина линии
30 м
Особенности материалов
Материал корпуса
Алюминиевый сплав
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +80 °C
Степень загрязнения
3
Класс безопасности
III
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
3 — Высокая стойкость к коррозии
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
VDI/VDE 3845 (NAMUR)
Авторизация
RCM Mark
c UL us — Recognized (OL)
c UL us — Recognized (OL)
Дополнительные характеристики
Опции настройки
Teach-In
Самообучение через электрическое подключение
Самообучение через электрическое подключение
