Взрывозащищенная независимая вентиляция INNOVARI

Преимущества независимой вентиляции INNORED

  • Степень защиты IP66 позволяет использовать оборудование в условиях повышенной влажности и запылённости. Допустимый диапазон температур окружающей среды: от -40 °C до +60 °C.
  • Асинхронный электродвигатель вентилятора имеет взрывозащиту и может работать круглосуточно. Его класс взрывозащиты — 1Exd IICT4.
  • Крепление универсальное, подходит для всех двигателей стандарта DIN (АИС). Крепление осуществляется с помощью 4 отверстий, расположенных под углом 90°.
  • Всегда в наличии на складе.

Запросить КП

Применение:

Взрывозащищённая независимая вентиляция используется для охлаждения электродвигателей, которые работают во взрывоопасных зонах классов 1 и 2 в соответствии с ГОСТ IEC 60079-10-1-2011. Применение вентиляции соответствует маркировке взрывозащиты электрооборудования, а также требованиям главы 7.3 ПУЭ, ГОСТ IEC 60079-14-2011 и другим нормативным документам, которые регулируют использование электрооборудования во взрывоопасных средах.

Систему независимого охлаждения необходимо использовать в следующих случаях:

  • Когда преобразователь частоты уменьшает скорость двигателя вдвое и более, встроенная крыльчатка замедляется, ухудшая охлаждение двигателя, что может привести к его перегреву. Независимая вентиляция обеспечивает эффективное охлаждение двигателя даже при низкой скорости вращения, предотвращая перегрев.
  • Если двигатель работает при температуре окружающей среды выше +30 °С, независимая вентиляция становится особенно актуальной. Она обеспечивает более интенсивное охлаждение, направляя поток воздуха на рёбра охлаждения двигателя, что позволяет поддерживать его оптимальную температуру даже в условиях жаркой среды.
  • Если двигатель часто запускается, останавливается и работает в реверсивном режиме, встроенная крыльчатка может не справляться с охлаждением. В таких случаях независимая вентиляция обеспечивает равномерное охлаждение двигателя, поддерживая его работоспособность даже при остановке.

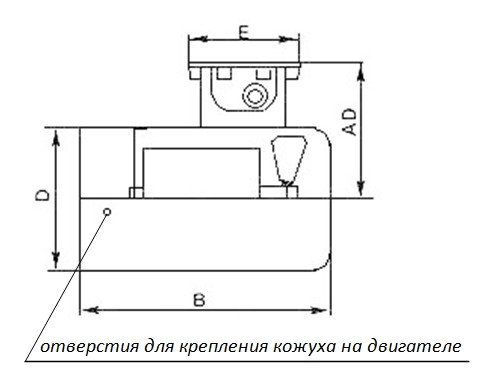

Размеры и технические характеристики

Модель (Ex)

B

D

AD

E

OD056B2H2305P4R-PNV080

317

Ø154

152

119

OD056B2H2305P4R-PNV090

317

Ø174

162

119

OD056B2H2305P4R-PNV100

324

Ø192

171

119

OD056B2H2305P4R-PNV112

327

Ø216

183

119

OD056B2H2305P4R-PNV132

342

Ø255

202.5

119

OD056B2H2305P4R-PNV160

455

Ø309

229,5

119

OD056B2H2305P4R-PNV180

455

Ø346

248

119

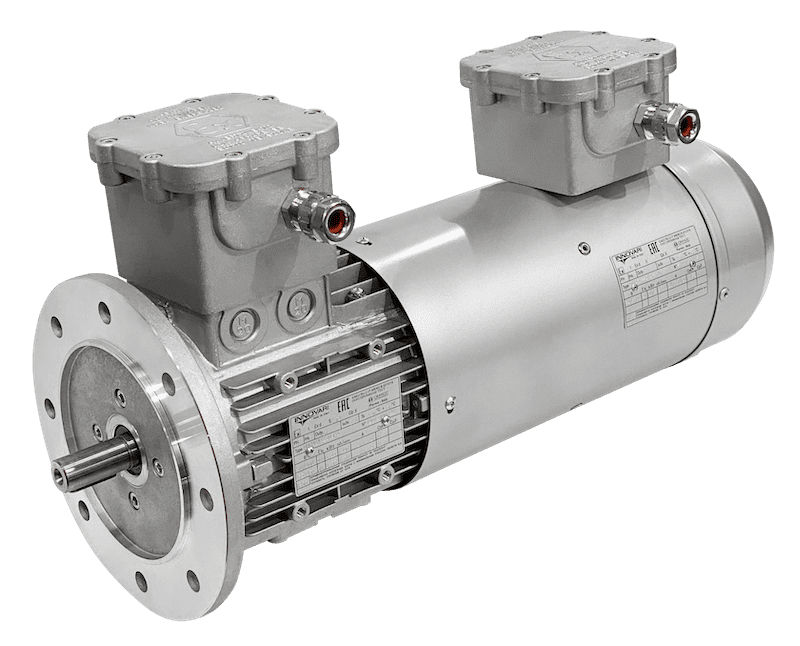

Электродвигатель и независимая вентиляция могут поставляться в сборе.

Пример крепления
