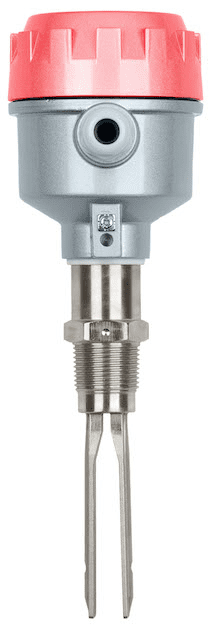

Вибрационный датчик-сигнализатор уровня INNOLEVEL VIBRO серии U

Вибрационный сигнализатор INNOLEVEL VIBRO серии U предназначен для контроля уровня различных сред. Он оснащён реле DPDT, которое используется в качестве выходного сигнала. Датчик подходит для работы с жидкостями, имеющими вязкость в диапазоне от 1 до 10 000 сСт. Сигнализатор устанавливается на ёмкости сверху или сбоку на нужной высоте для проведения измерений. Длина трубного удлинения INNOLEVEL VIBRO может составлять от 135 до 2000 мм. Для изменения глубины погружения зондов датчика предусмотрена муфта регулировки по высоте, которая поставляется отдельно.

Принцип работы:

Пьезоэлектрическое воздействие заставляет зонды датчика вибрировать на определённой механической резонансной частоте.
Когда на зонды наносится покрытие, колебания затухают, что регистрируется электронной системой и приводит к срабатыванию соответствующего переключателя.

Примеры применения вибрационного датчика-сигнализатора уровня INNOLEVEL VIBRO серии U

В пищевой промышленности;
В химической промышленности;
В сфере ЖКХ.

Артикул	Наименование	Удлинение
IL-VUA	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
IL-VUA-L300		300 мм
IL-VUA-L500		500 мм
IL-VUA-L1000		1000 мм
IL-VUA-L1500		1500 мм
IL-VUA-L2000		2000 мм
IL-VUA-T	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
IL-VUD	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм
IL-VUD-L300		300 мм
IL-VUD-L500		500 мм
IL-VUD-L1000		1000 мм
IL-VUD-L1500		1500 мм
IL-VUD-L2000		2000 мм
IL-VUD-T	Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода	135 мм

Дополнения для вибрационного датчика уровня INNOLEVEL VIBRO серии U

Артикул	Описание
IL-PT1	Приварная бобышка, резьба 1" PT коническая, материал – сталь (Ст 3)
IL-PT1-S304	Приварная бобышка, резьба 1" PT коническая, материал – нержавеющая сталь (SUS304)
IL-SA-1PT-1 1/2R	Переходник 1 " PT - 1 1/2"R, нерж. сталь (SUS304)
IL-MA-1 1/2R	Муфта перемещения для IL-VU, 1 1/2"R, нерж. сталь (SUS304), Pmax=6 bar

Документы

Инструкция INNOLEVEL VIBRO серии U

Паспорт INNOLEVEL VIBRO серии U
