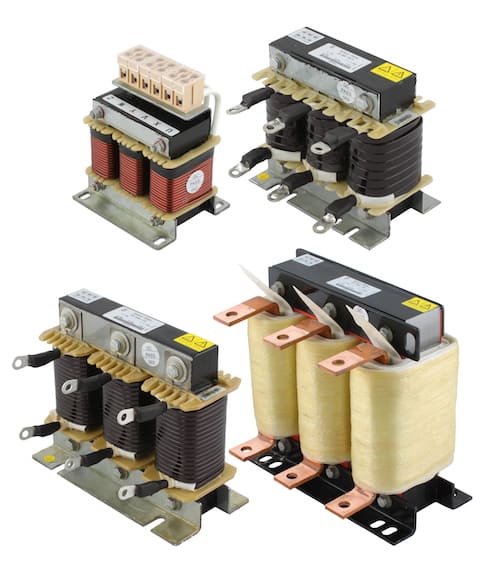

Трёхфазные дроссели ZC-OCL для частотных преобразователей

Трёхфазные дроссели ZC—OCL для частотных преобразователей.

Преобразователь частоты INNOVERT VENT серии А

Дроссели в преобразователях частоты выполняют важную функцию — они защищают преобразователь от возможных повреждений, вызванных импульсными перенапряжениями или значительным дисбалансом фазного напряжения (>2%) в линии питания.

Импульсные перенапряжения могут быть спровоцированы различными факторами:

• наличием рядом с приводом мощного силового электронного оборудования (например, приводов постоянного и переменного тока, промышленных выпрямителей, установок для улучшения коэффициента мощности и т. д.),
• запуском электродвигателей непосредственно от сети с помощью магнитных пускателей или софт-стартеров,
• авариями в системе электроснабжения,
• использованием сварочного оборудования вблизи преобразователей.

Повреждение преобразователей частоты из-за импульсных скачков напряжения или некачественного электропитания не покрывается гарантией.

Наша компания рекомендует использовать входные дроссели соответствующей мощности при эксплуатации преобразователей частоты мощностью 37 кВт и выше. Отсутствие входного дросселя в электрической цепи может стать причиной отказа в
гарантийном обслуживании при повреждении преобразователя из-за проблем с питающей сетью.

Выходные дроссели необходимо использовать, если длина силового кабеля между преобразователем и двигателем превышает 30 метров для любого типа кабеля или 45 метров для неэкранированного кабеля.

Более точные значения длин кабелей можно найти в разделе «Документы».

Также выходные дроссели устанавливают при подключении нескольких двигателей к одному преобразователю. Существует два способа подключения нагрузок: «веером» и «шлейфом». При «веере» все моторные кабели соединяются на выходе
преобразователя, и установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один
кабель, который последовательно подключается к каждому двигателю.

Выходные дроссели значительно снижают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, особенно при замыканиях на землю.

Основные параметры:

• Напряжение сети: 380 В, 50/60 Гц
• Электрическая прочность изоляции: 3000 В, 50 Гц
• Степень защиты от воздействия окружающей среды: IP 00
• Температура эксплуатации: -25°С…+45°С (без обледенения)
• Относительная влажность (при t = 25°C) до 90% (без конденсата)
• Класс изоляции: F (155С)
• t перегрева 45°С
