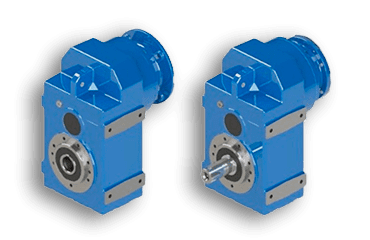

Насадные цилиндрические редукторы INNOVARI собираются из готовых модулей. Это позволяет создавать различные варианты редукторов в соответствии с потребностями клиентов.
На складе в Москве отдельно хранятся базовые модули и комплектующие, такие как моторные фланцы и выходные твердотельные валы.
Сборка редукторов осуществляется также с помощью сайлент-блоков, которые крепятся через отверстия в корпусе.
Зубчатые колёса редукторов проходят прецизионную обработку на станках с числовым программным управлением (ЧПУ). Шестерни первых ступеней редукторов подвергаются хонингованию. Это позволяет сделать поверхность более гладкой, устранить дефекты и заусенцы, снизить уровень шума при работе и продлить срок службы зубчатой передачи. Благодаря этому увеличивается ресурс редуктора в целом.
Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Прочный чугунный корпус и усиленные подшипники выходного вала способны выдерживать значительные радиальные нагрузки.
В базовой версии редукторов используется минеральное масло. Также можно выбрать синтетическое масло, которое бывает стандартным и низкотемпературным (от -40 °С). В отличие от минерального, синтетическое масло не требует замены.
Обратитесь в отдел продаж, чтобы запросить чертежи.
| Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
| D M 302 | 350 | 0,25…4 | 30 | 8,81…73,89 |
|
| D M 303 | 350 | 0,12…1,5 | 30 | 73,96…314,13 | |
| D M 352 | 600 | 0,25…4 | 35 | 8,19…68,49 |
|
| D M 353 | 600 | 0,12…1,5 | 35 | 81,25…267,38 | |
| D M 402 | 1000 | 0,55…9 | 40 | 7,17…61,05 |
|
| D M 403 | 1000 | 0,25…4 | 40 | 67,77…360,25 | |
| D M 502 | 1600 | 0,55…15 | 50 | 7,88…66,83 |
|
| D M 503 | 1600 | 0,25…4 | 50 | 74,45…394,32 | |
| D M 602 | 3000 | 0,55…30 | 60 | 8,66…66,88 |
|
| D M 603 | 3000 | 0,55…9 | 60 | 70,67…343,64 |
