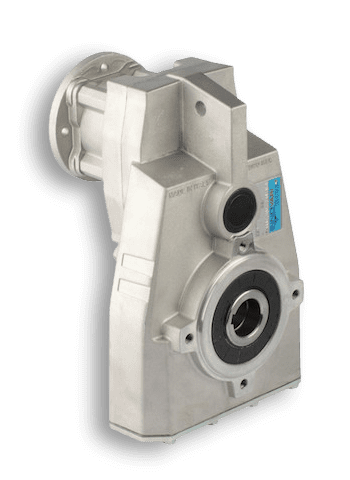

Насадной цилиндрический мотор-редуктор

Насадные цилиндрические мотор-редукторы INNOVARI (Италия) изготавливаются по модульному принципу: модульная база редуктора состоит из входного фланца для двигателя, боковых фланцев и выходного цельного вала. Редуктор также может быть установлен в сайлентблок через отверстие в корпусе.

Благодаря большому диаметру конечной цилиндрической шестерни можно передавать больший крутящий момент в меньшем корпусе, чем у большинства конкурентов, а использование алюминиевого корпуса делает цену экономичной.

Прецизионная обработка шестерен производится на обрабатывающих центрах Reishauer, что обеспечивает повышенную плавность и бесшумность.

Все редукторы заполняются синтетическим маслом и не требуют технического обслуживания в течение всего срока службы. Редукторы поставляются заполненными маслом в монтажной позиции H1. Если требуется другая монтажная позиция, укажите ее при заказе.

Цилиндрические мотор-редукторы INNOVARI совместимы по основным размерам с моделями BONFIGLIOLI, SEW EURODRIVE, LENZE, NORD, FLENDER и DAVID BROWN.

О том, что мотор-редуктор INNOVARI был произведен в Италии, свидетельствует надпись "Made in Italy", выбитая на корпусе.

Насадные мотор-редукторы INNOVARI имеют ряд характерных особенностей:

Размеры FA(...) , FS(...) - корпус из алюминия, размеры FC(...) - из чугуна
Входной/выходной вал из стали 39 NiCrMo3.
Высококачественные подшипники KOYO, NSK и KBC.
Использование высококачественного сальника PACKIN Freudenberg и NOK.
Использование графитовой прокладки вместо бумажной.
Уровень шума 60/65 дБА

Запросить КП

Нестандартные исполнения:

Взрывозащищенное по стандартам ATEX 2, ATEX 3
Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками

Сферы применения:

конвейеры,
транспортеры,
шнеки,
нории,
мешалки.

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)

Solid Edge (.par)
Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Червячные редукторы

Типоразмер редуктора		Передаваемый момент (Нм)	Мощность двигателей (кВт)	Диаметр выходного вала	Вес, кг	Передаточные числа	Габаритные размеры чертеж
1 ступень	FA41	225	4	30 (35)	12,1	2.91 - 7.85
	FC61	380	7,5-9	35 (40)	24,5	2.76 - 6.79
	FC71	670	9	40 (45)	35	6.17 - 8.21
	FC81	1175	22	50 (55)	78	2.65 - 6.64
2 ступени	FA32	150	0,25-2,2	25	7	6.06 - 99.89
	FA42	320	0,37-4	30 (35)	9	8.38 - 85.19
	FA52	490	1,1-5,5	35 (40)	15,5	6.57 - 71.25
	FC62	675	1,1-7,5	35 (40)	20,8	6.57 - 71.25
	FC72	900	1,1-9	40 (45)	30,5	8.02 - 86.25
	FC82	2100	5,5-22	50 (55)	82,5	5.98 - 50.6
3 ступени	FA33	150	0,06-0,25	25	7	102.57 - 417.54
	FA43	320	0,12-0,37	30 (35)	8,9	74.33 - 356.09
	FA53	510	0,12-1,1	35 (40)	15,5	61.89 - 561.76
	FC63	675	0,18-1,5	35 (40)	20,8	61.89 - 561.76
	FC73	900	0,18-1,5	40 (45)	30,5	75.5 - 680.03
	FC83	2100	1,1-7,5	50 (55)	68,5	48.55 - 300.17

Таблица с размерами редукторов INNOVARI и сравнение с аналогичными изделиями других производителей предоставляется по запросу.

Документы

Паспорт редукторы INNOVARI
