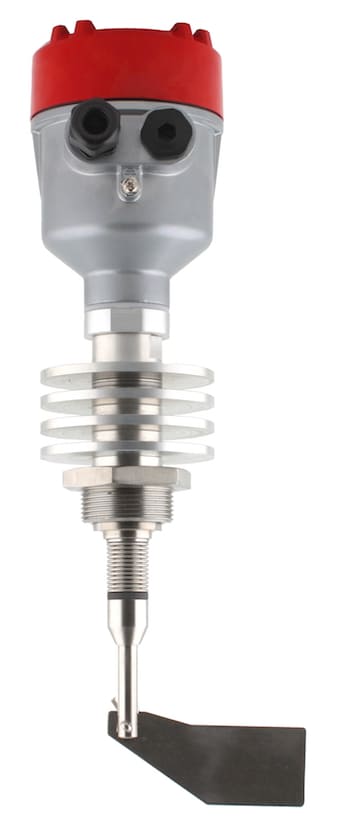

Датчик-сигнализатор уровня сыпучих материалов INNOLEVEL во взрывозащищенном высокотемпературном исполнении

Взрывозащищённый сигнализатор уровня INNOLEVEL серии N-Ex-HT, предназначенный для работы в условиях высоких температур, представляет собой устройство для измерения уровня сыпучих материалов. Его можно использовать как датчик верхнего, нижнего или промежуточного уровня, а также как индикатор заполнения и опустошения.

Принцип работы:

Измерительная лопасть приводится в движение синхронным двигателем. Когда лопасть соприкасается с материалом, двигатель останавливается. Возникающий реактивный момент используется для активации микровыключателя, который посылает сигнал (регистрирует уровень материала).

Когда уровень материала снижается, пружина возвращает двигатель в исходное положение, освобождая лопасть, и двигатель снова начинает работать.

Стандартные области применения датчика уровня для сыпучих материалов плотностью не менее 100 г/л, подвергающихся температурной обработке, во взрывоопасных зонах включают:

контроль уровня в грануляторах и охладителях в комбикормовой промышленности;
контроль уровня угля и угольной пыли в угольной промышленности;
контроль уровня щепы в сушилках в деревообрабатывающей промышленности;
контроль уровня пластикового порошка и гранулята в сушилках полимерной промышленности.

Преимущества:

Опорный подшипник качения вала обеспечивает повышенную прочность и устойчивость к механическим воздействиям.
Это экономичное решение для процессов, протекающих при высоких температурах.

Запросить КП

Артикул	Характеристики	Напряжение питания
IL-SAA-N-Ex-HT250	Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь	220 VAC
IL-SEA-N-Ex-HT250		24 VDC
IL-SAS-N-Ex-HT250	Механический ротационный датчик предельного уровня сыпучих материалов, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь	220 VAC
IL-SES-N-Ex-HT250		24 VDC

Дополнения для высокотемпературного взрывозащищенного ротационного датчика уровня INNOLEVEL серии N-Ex-HT

Артикул	Описание	Внешний вид
ДУ 40 С	Гайка сталь 1 ½"
ДУ 40 СО	Гайка сталь оцинкованная 1 ½"
ДУ 40 S304	Гайка нерж. сталь 304, G 1 ½"
IL-001	Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.

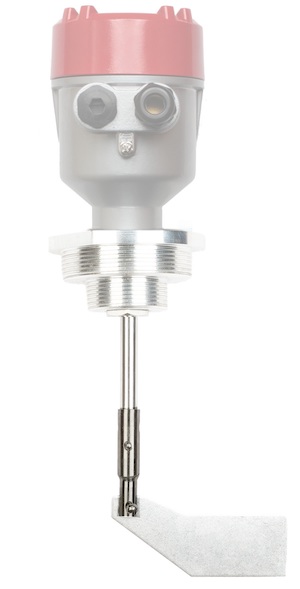

IL-002	Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-006	Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-007	Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.

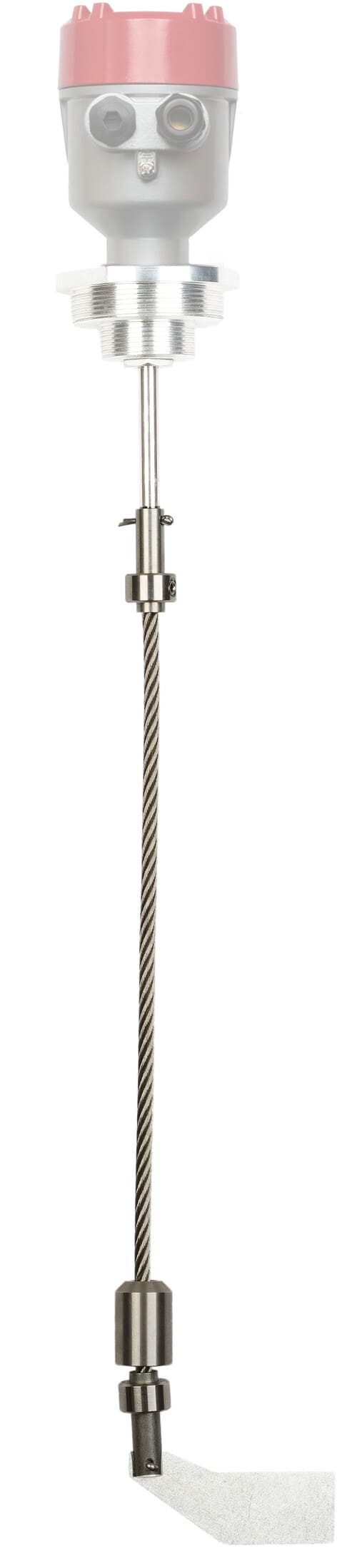

IL-013	Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-011	Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-008	Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-009	Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-010	Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-F155	Фланец, D=155 мм, нерж. сталь, прокладка NBR (макс. +150 C)
IL-F155H	Фланец, D=155 мм, нерж. сталь, прокладка металлографит (макс. +500 C)

Документы

Инструкция INNOLEVEL серии N-Ex-HT

Паспорт INNOLEVEL серии N-Ex-HT

Сертификат взрывозащиты ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
