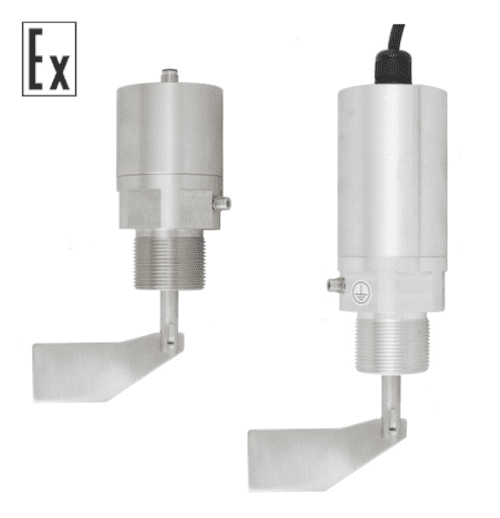

INNOLEVEL серии PS — это специальный сигнализатор, представляющий собой датчик уровня. Он предназначен для контроля уровня сыпучих продуктов и может использоваться в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы:
Измерительная лопасть приводится в движение шаговым двигателем. Когда лопасть соприкасается с материалом, крутящий момент увеличивается до полной остановки двигателя. В этот момент выходной сигнал переключается, что регистрирует уровень материала. Если уровень материала снижается, лопасть освобождается, двигатель снова начинает вращаться, а выходной сигнал возвращается в исходное состояние.
|
Артикул |
Характеристики |
Напряжение питания |
|
IL-PS-AACA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле |
115-230 VAC |
|
IL-PS-AACS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле |
|
|
IL-PS-ASCA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле |
|
|
IL-PS-ASCS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле |
|
|
IL-PS-EACA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон |
24 VDC |
|
IL-PS-EACS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон |
|
|
IL-PS-EAMA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон |
|
|
IL-PS-EAMS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон |
|
|
IL-PS-ESCA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон |
|
|
IL-PS-ESCS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон |
|
|
IL-PS-ESMA |
Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем М12, выход - оптрон |
|
|
IL-PS-ESMS |
Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон |
| Артикул | Описание | Внешний вид |
| ДУ 40 С | Гайка сталь 1 ½" |  |
| ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |  |
| ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |  |
| IL-001 | Жесткое удлинение вала (+215 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |
 |
| IL-002 | Жесткое удлинение вала (+50 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |
 |
| IL-006 | Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
 |
| IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-013 | Тросовый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-011 | Тросовый удлинитель 1500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-008 | Тросовый удлинитель 2000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-009 | Тросовый удлинитель 3000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-010 | Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально. |
|
| IL-F155 | Фланец, D=155 мм, нерж. сталь, прокладка NBR (макс. +150 C) |  |
