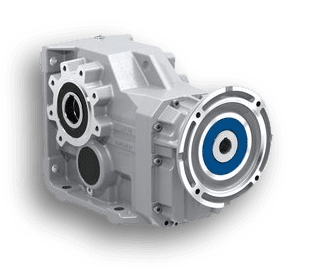

Цилиндро-конические редукторы со шлифованными зубьями

Новые габариты в чугунном корпусе X103, X104, X113, X114 с моментами до 4500 Нм.

Экономия энергии за счет использования высокоэффективных приводов.

Цилиндрические конические мотор-редукторы INNOVARI (Италия) производятся по модульной системе: базовый модуль и аксессуары (фланец двигателя, реактивный стержень и т.д.) поставляются отдельно, что позволяет заказчикам изготавливать необходимые им варианты редукторов.

Не требует технического обслуживания. Все редукторы поставляются с залитым синтетическим маслом и не требуют технического обслуживания в течение всего срока службы. Диапазон рабочих температур составляет от -30° до +80°C.

Теперь наши уважаемые клиенты могут забирать собранные мотор-редукторы со склада в кратчайшие сроки.

О том, что мотор-редуктор INNOVARI был произведен в Италии, свидетельствует надпись "Made in Italy", выбитая на корпусе.

Чцилиндро-конические мотор-редукторы INNOVARI имеют ряд характерных особенностей:

Шестерни.
Сверхпрочные шестерни со шлифованными зубьями. Прецизионная обработка гарантирует соосность подшипников и надежное зацепление шестерен.
Цельный литой корпус из алюминиевого сплава.
Сочетание малого веса и прочности на разрыв. акуумная пропитка для защиты и герметизации (MIL-STD 276). Не требует вторичной отделки.
Съемная инспекционная крышка.
Позволяет проводить регулярный осмотр во время планового технического обслуживания.

Запросить КП

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)

Solid Edge (.par)
Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Характиристики цилиндрических конических мотор-редукторов INNOVARI

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
X22S	50	0,09...0,37	18 (20 по запросу)	4,83…70,24
X32S	90	0,18...1,5	20 (25 по запросу)	7,33…75,55
X33S	100	0,06...0,37	20 (25 по запросу)	36,17…324,18
X42А	150	0,25...2,2	25 (30 по запросу)	7,29…77,36
X43А	160	0,06...0,37	25 (30 по запросу)	50,35…323,37
X52А	250	0,37...3	30 (35 по запросу)	6,03…74,81
X53А	250	0,06...0,55	30 (35 по запросу)	56,76…589,85
X62А	410	0,75...5,5	35 (40 по запросу)	6,03…74,81
X63А	410	0,09...1,1	35 (40 по запросу)	56,76…589,85
113С	675	1,1…7,5	40 (42 по запросу)	7,94…86,09
114C	600	0,12…1,5	40 (42 по запросу)	74,79…678,79
133C	1000	1,1...9	45 (40 по запросу)	9,69…104,22
134C	1000	0,18…1,5	45 (40 по запросу)	91,23…821,70
X93C	1600	5,5...22	50 (45 по запросу)	5,94...50,34
X94C	1650	0,75...7,5	50 (45 по запросу)	30,70...298,61
X103	3000	5,5…30	60	6,39…55,33
X104	3000	2,2…9	60	48,57…284,86
X113	4500	5,5…45	70	6,39…55,33
X114	4500	2,2…15	70	48,57…284,86

Документы

Общая листовка редукторов INNOVARI

Полный каталог цилиндро-конических редукторов INNOVARI

Паспорт редукторы INNOVARI
