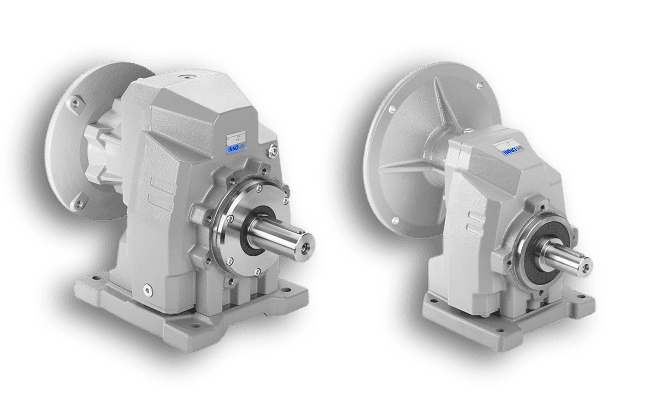

Цилиндрический соосный редуктор в корпусе из чугуна

Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.

Прецизионная обработка шестерен производится на обрабатывающем центре Reishauer, что обеспечивает плавное вращение и бесшумную работу.

Редукторы INNOVARI являются модульными: основные модули и аксессуары (фланец двигателя, реактивная штанга и т.д.) хранятся на складе отдельно и позволяют заказчику сконструировать необходимый ему вариант редуктора.

Не требуют технического обслуживания. Все редукторы поставляются с залитым синтетическим маслом и не требуют технического обслуживания в течение всего срока службы.

Соосных мотор-редукторы INNOVARI имеют ряд характерных особенностей:

Размеры FA(...) , FS(...) - корпус из алюминия, размеры FC(...) - из чугуна
Входной/выходной вал из стали 39 NiCrMo3.
Высококачественные подшипники KOYO, NSK и KBC.
Использование высококачественного сальника PACKIN Freudenberg и NOK.
Использование графитовой прокладки вместо бумажной.
Уровень шума 60/65 дБА

Запросить КП

Сферы применения:

насосы,
конвейеры,
мешалки,
тяжелые условия применений.

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)

Solid Edge (.par)
Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Спецификация цилиндрических соосных редукторов с чугунным корпусом от INNOVARI (Италия)

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры чертеж
501С	225	4	30 (35)	2.91 – 7.85
701С	380	7,5-9	35 (38, 40)	2.76 – 5.81
801С	670	9	40 (45)	6.17 – 8.21
851C	700	22	50 (60)	3.40 – 4.91
901С	1175	22	50 (60)	2.65 – 5.46
502С	320	0,37-4	30 (35)	8.38 – 85.19
702С	675	1,1-7,5	35 (38, 40)	6.57 – 71.25
802С	900	1,1-9	40 (50)	8.02 – 86.25
852C	1600	5,5-22	50 (60)	4.42 – 37.43
902С	2100	5,5-22	50 (60)	5.98 – 50.60
1002	2900	11-30	60	4.75 – 41.15
1102	4500	2,2-11	70	4.75 – 41.15
503С	320	0,12-0,37	30 (35)	74.33 – 356.09
703С	675	0,18-1,5	35 (38, 40)	61.89 – 561.76
803С	900	0,18-1,5	40 (50)	75.50 – 680.03
853C	1800	1,1-5,5	50 (60)	23.03 – 222.04
903С	2100	1,1-5,5	50 (60)	48.55 – 300.17
1003	3000	18,5-45	60	36.11 – 211.82
1103	4600	3,0-18,5	70	36.11 – 211.82
