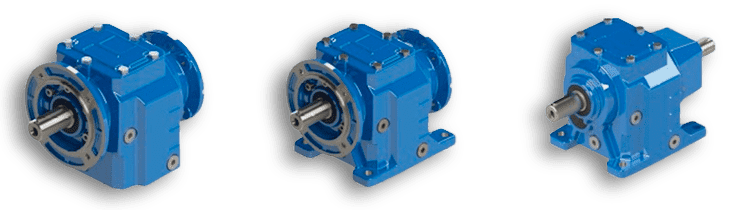

Цилиндрические соосные редукторы INNOVARI в чугунном корпусе

Редукторы INNOVARI, имеющие цилиндрическую соосную конструкцию и корпус из чугуна, подходят для множества задач.

Зубчатые колёса проходят прецизионную обработку на станках с ЧПУ. Шестерни первых ступеней редукторов подвергаются хонингованию, что позволяет сделать поверхность более гладкой, устранить дефекты и заусенцы, снизить уровень шума и продлить срок службы зубчатой передачи. Всё это способствует увеличению ресурса редуктора в целом.

Редукторы INNOVARI выполнены по модульному принципу: базовые модули и наборы комплектующих хранятся отдельно на складе, что позволяет собрать редуктор по индивидуальному заказу.

Стандартно поставляются с минеральным маслом. Также доступно синтетическое масло — стандартное и низкотемпературное (от -40 °C). Синтетическое масло не требует замены.

Особенности:

корпус из чугуна;
входные и выходные валы изготовлены из стали;
В редукторе на входных и выходных валах установлены закрытые подшипники, поэтому ситуация, когда они работают «на сухую», невозможна в любом пространственном положении редуктора;
на входном валу редуктора двойные армированные сальники, защищающие от утечки масла, когда электродвигатель расположен под редуктором в вертикальной плоскости;
все плоскости стыков корпуса и крышек обработаны специальным герметиком, что исключает утечку масла;
уровень шума 60/65 dBA.

Запросить КП

Использование цилиндрического чугунного редуктора INNOVARI:

насосы,
конвейеры,
мешалки,
тяжелые условия применений.

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)
Solid Edge (.par)

Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Параметры:

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры чертеж
A F 252	200	0,25…4	25	4,80…47,93
A F 253	200	0,12…1,5	25	53,41…245,76
A F 301	55	0,25…1,5	19	1,47…8,88
A F 302	280	0,25…4	30	5,58…55,03
A F 303	300	0,12…1,5	30	61,63…282,17
A F 351	100	0,25…4	24	1,3…8,5
A F 352	490	0,25…4	35	5,86…56,95
A F 353	500	0,12..1,5	35	58,68…268
A F 401	170	0,55…4	28	1,31…8,25
A F 402	850	0,75…9	40	5,25…45,38
A F 403	850	0,25…4	40	49,64…267,75
A F 501	350	0,55…9	38	1,32…8,56
A F 502	1600	0,55…15	50	5,5…48,77
A F 503	1800	0,55…9	50	56,21…222,59
A F 601	650	2,2…22	48	1,27…8,3
A F 602	3300	2,2…22	60	5,16…50,91
A F 603	3600	1,1…15	60	55,75…242,67
A F 701	1000	5,5…30	55	1,26…7,8
A F 702	5000	5,5…30	70	5,38…44,67
A F 703	5000	3…30	70	45,67…260,15
A F 902	8000	11…45	90	5,16…42,47
A F 903	8000	7,5…30	90	48,5…205,73

Документы

Кодообразование

Паспорт редукторы INNOVARI в чугунном корпусе
