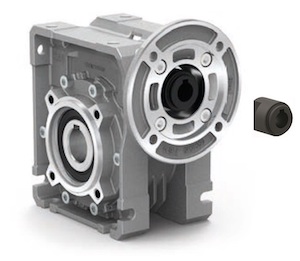

Червячные редукторы в квадратном корпусе

Червячные мотор-редукторы INNOVARI (Италия) производятся по модульной системе. Основной модуль, входной фланец двигателя, монтажные лапы, боковые фланцы, входной и выходной цельные валы и реактивные штанги хранятся на складе отдельно.

Все редукторы заполнены синтетическим маслом и не требуют технического обслуживания в течение всего срока службы. Редукторы типоразмеров 030-085 поставляются заполненными маслом для установки в любом монтажном положении, поэтому при заказе типоразмера 110 необходимо указать монтажное положение.

Для каждого типоразмера редуктора может быть поставлено несколько различных монтажных опор и выходных фланцев. Это гарантирует совместимость по размерам с редукторами SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE и NORD.

Теперь наши уважаемые клиенты могут забрать собранные мотор-редукторы с нашего склада в кратчайшие сроки.

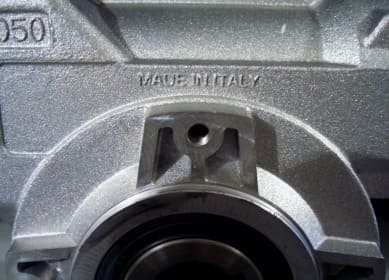

На корпусе редуктора имеется клеймо "Made in Italy", означающее, что редуктор INNOVARI изготовлен в Италии.

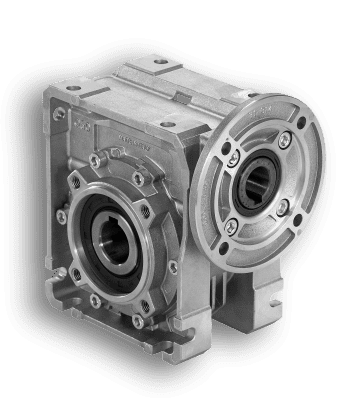

Квадратные червячные мотор-редукторы INNOVARI имеют ряд характерных особенностей:

Корпуса типоразмеров Q30-Q85 изготовлены из алюминия, корпуса типоразмеров Q11-Q15 - из чугуна.
Выходной вал изготовлен из стали C40, входной вал - из стали 39 NiCrMo3.
Высококачественные подшипники KOYO, NSK и KBC.
Используются высококачественные сальники PACKIN Freudenberg и NOK.
Используется графитоввая прокладка вместо бумажной.
Уровень шума 60/65 дБА.
Возможа скрутка двух червячных редукторов с передаточным числом до 4080

Запросить КП

Специальный дизайн:

Взрывозащищенное по стандартам ATEX 2, ATEX 3
С пониженным люфтом для точных перемещений (сервоприводы)
Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
Мотор-редуктор полностью из нержавеющей стали для химической, рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.

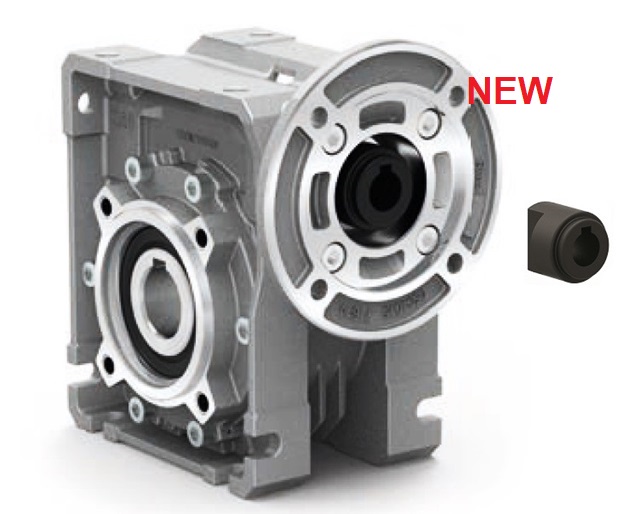

Новинка! Червячные редукторы с валом под муфту теперь доступны со склада.

Описание:

Муфты для редукторов Размеры: 030-085.
Внутренний диаметр муфты соответствует диаметру вала электродвигателя габ. 56-100/112.
Материал муфты: алюминий, полиамид PA66-GF50.

Преимущества:

(по сравнению со стандартными редукторами со шпоночными входными валами)

Простая установка мотор-редукторов - не нужно напрессовывать сальник на фланец двигателя.
При необходимости легко заменить входной фланец (не требуется графитовая прокладка, нет сальника на фланце).
Муфта не "прилипает" к редуктору или стальному валу электродвигателя во время работы, даже в агрессивной среде, и демонтаж мотор-редуктора гарантирован.
Корпус редуктора полностью герметичен и позволяет транспортировать и хранить его без фланцев двигателя.

	Q30 (M30)	Q45 (M45)		Q50 (M50)		Q63		Q75 Q85
Вид муфты
Диаметр внутреннего отверстия, мм	9 11	9 11	14	9 11 14	19	11 14 19	24	14 19	24 28
Материал муфт	Полимер*				Алюминий	Полимер*	Алюминий	Полимер*	Алюминий

* Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:

Этот материал устойчив к высоким нагрузкам,
Высокая прочность на сжатие,
Более высокая стабильность размеров по сравнению с другими полиамидами,
Расширенный температурный диапазон (+120°C).

Сферы применения:

конвейеры,
транспортеры,
мешалки,
пищевая, упаковочная промышленность
лебедки, приводы ворот

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)

Solid Edge (.par)
Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Характеристики:

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
Q30 (M30)	21	0,09...0,18	14	5…100
Q45 (M45)	41	0,09...0,37	18, 19, 20	7…102
Q50 (M50)	72	0,12...0,75	24, 25	7…100
Q63	147	0,37...1,8	25, 28	7…94
Q75	270	0,55...4	28, 30	7…100
Q85	347	0,55...4,0	35	7…96
Q11	651	1,1...7,5	42	7…99
Q13 (M13)	1050	1,5…7,5	45	7,5…100
Q15 (M15)	1550	2,2…15	50	7,5…100
