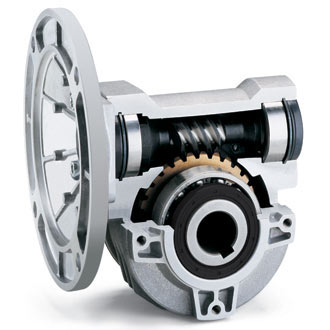

Червячные редукторы в круглом корпусе

Червячные мотор-редукторы INNOVARI (Италия) имеют модульную конструкцию: базовый модуль, входной фланец двигателя, монтажные лапы, боковые фланцы, входной и выходной цельные валы и реактивная штанга хранятся на складе отдельно.

Все редукторы заполнены синтетическим маслом и не требуют технического обслуживания. Редукторы типоразмеров 030-085 поставляются заполненными маслом в каждой монтажной позиции. При заказе типоразмера 110 необходимо указать монтажную позицию.

Каждый типоразмер редуктора может поставляться с несколькими различными монтажными опорами и выходными фланцами. Это гарантирует размерную совместимость с редукторами SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE и NORD.

Благодаря этому клиенты получают собранные мотор-редукторы со склада в кратчайшие сроки.

На корпусе редуктора имеется клеймо "Made in Italy", означающее, что редуктор INNOVARI изготовлен в Италии.

Червячные мотор-редукторы INNOVARI имеют ряд характерных особенностей:

Размеры 030-085 Корпус изготовлен из алюминия, размер 100 - из чугуна.
Выходной вал из стали C40, входной вал из стали 39 NiCrMo3.
Высококачественные подшипники KOYO, NSK и KBC.
Использование высококачественных сальников Dacobalt и NOK.
Графитовые шайбы вместо бумажных.
Уровень шума 60/65 дБА
Два червячных редуктора с реверсивными передаточными числами до 4080.
Взрывозащита в соответствии со стандартами ATEX2 и ATEX3.
Уменьшенный люфт для точного управления (сервопривод).
Для пищевой промышленности - выходные валы и болты из нержавеющей стали, специальная смазка и окраска корпуса, шлифовка Wighton.
Мотор-редукторы из нержавеющей стали для химической промышленности, рыбоперерабатывающей промышленности, насосов для навоза и других агрессивных сред.
Входные и выходные валы, фланцы и т. д. могут быть изготовлены по индивидуальному заказу.

Запросить КП

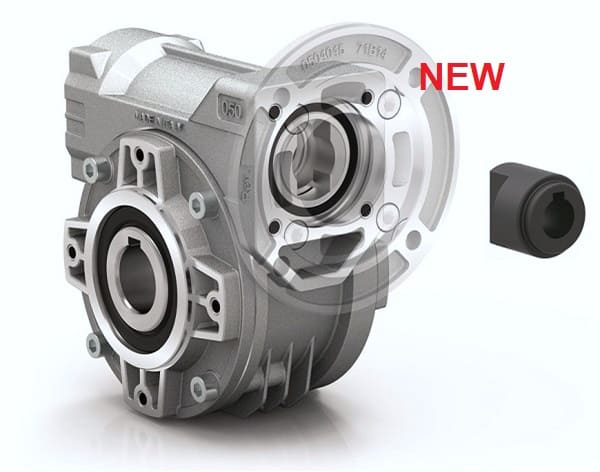

Новинка! Червячные редукторы с валом под муфту теперь доступны со склада.

Описание:

Муфты для редукторов Размеры: 030-085.
Внутренний диаметр муфты соответствует диаметру вала электродвигателя габ. 56-100/112.
Материал муфты: алюминий, полиамид PA66-GF50.

Преимущества:

(по сравнению со стандартными редукторами со шпоночными входными валами)

Простая установка мотор-редукторов - не нужно напрессовывать сальник на фланец двигателя.
При необходимости легко заменить входной фланец (не требуется графитовая прокладка, нет сальника на фланце).
Муфта не "прилипает" к редуктору или стальному валу электродвигателя во время работы, даже в агрессивной среде, и демонтаж мотор-редуктора гарантирован.
Корпус редуктора полностью герметичен и позволяет транспортировать и хранить его без фланцев двигателя.

	030	045		050		063 63A		085
Вид муфты
Диаметр внутреннего отверстия, мм	9 11	9 11	14	9 11 14	19	11 14 19	24	14 19	24 28
Материал муфт	Полимер*				Алюминий	Полимер*	Алюминий	Полимер*	Алюминий

* Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:

Этот материал устойчив к высоким нагрузкам,
Высокая прочность на сжатие,
Более высокая стабильность размеров по сравнению с другими полиамидами,
Расширенный температурный диапазон (+120°C).

Сферы применения:

конвейеры,
транспортеры,
мешалки,
пищевая, упаковочная промышленность
лебедки, приводы ворот

Для удобства конструкторов оборудования все необходимые чертежи редукторов представлены в наиболее популярных форматах:

Autocad (.dxf - .dwg)
IGES (.igs)
Solid Edge (.dft)

Solid Edge (.par)
Parasolid (.x_t)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Обратитесь в отдел продаж, чтобы запросить чертежи.

Червячные редукторы

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
030	21	0,09...0,18	14	5…100
045	41	0,09...0,37	18, 19, 20	7…102
050	72	0,12...0,75	24, 25	7…100
063	147	0,37...1,8	25	7…94
63A	191	0,37...1,8	28, 30	7…94
085	347	0,55...4,0	35, 38	7…96
110	651	1,1...7,5	42, 45	7…99

Аналогичные изделия других производителей взаимозаменяемые по основным размерам.

Типоразмер редуктора	SITI	Bonfiglioli	STM	Varvel
030		VF030	RI28
045	MI40	VF044	RI45	SRT40
050	MI50	VF049	RI50	SRT50
063	MI60	VF063	RI63	SRT60
063A	MI70	VF072	RI70	SRT70
085	MI80	VF086	RI85	SRT85
110	MI110	VF110	RI110	SRT110
